AD5062 - 2.7 V至5.5 V、全精度、16位VOUT nanoDAC?转换器，无缓冲，采用SOT 23封装

AD5062是AD公司的一款数模转换器 (DAC)产品，AD5062是2.7 V至5.5 V、全精度、16位VOUT nanoDAC?转换器，无缓冲，采用SOT 23封装，本站介绍了AD5062的封装应用图解、特点和优点、功能等，并给出了与AD5062相关的AD元器件型号供参考。

AD5062 - 2.7 V至5.5 V、全精度、16位VOUT nanoDAC?转换器，无缓冲，采用SOT 23封装 - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices

产品描述

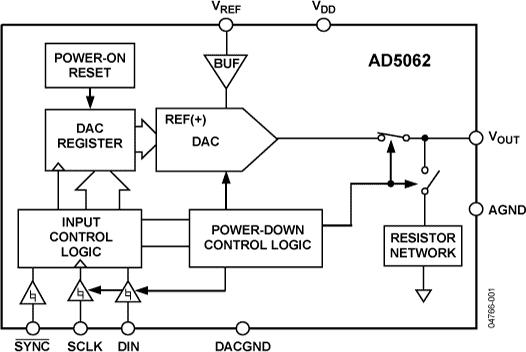

AD5062属于ADI公司的nanoDAC系列产品，是一款低功耗、单通道16位无缓冲电压输出DAC，采用2.7 V至5.5 V单电源供电。相对精度规格为±1 LSB，保证工作单调性，微分非线性(DNL)规格为±1 LSB。该器件采用灵活的三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI?、MICROWIRE?、DSP接口标准兼容。AD5062的基准电压通过外部VREF引脚提供。片内提供基准电压缓冲。该器件内置一个上电复位电路，确保DAC输出上电至零电平或中间电平并保持该电平，直到对该器件执行一次有效的写操作为止。此外还具有关断特性，在关断模式下，器件在5 V时的功耗通常降至300 nA（典型值），并提供软件可选输出负载。可通过串行接口进入关断模式。该器件的总非调整误差小于0.8 mV。

这款器件上电时毛刺非常低。

产品聚焦

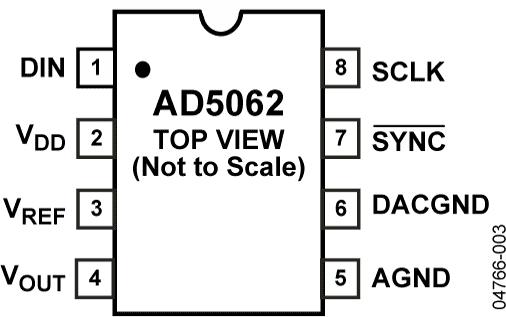

1. 采用8引脚微型SOT-23封装。
2. 16位精度、1 LSB INL。
3. 上电时毛刺非常低。
4. 高速串行接口，时钟速率最高达30 MHz。
5. 为用户提供三种关断模式。
6. 复位到已知输出电压（零电平或中间电平）。

应用
- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器

优势和特点

单通道16位DAC，1 LSB INL

上电复位至中间电平或零电平

通过设计保证单调性

3种关断功能

低功耗，串行接口采用施密特触发式输入

8引脚微型SOT23封装，低功耗

2.7 V至5.5 V电源供电

上电时毛刺非常低
