ADN2530 - 11.3 Gbps有源后部端接、差分VCSEL驱动器

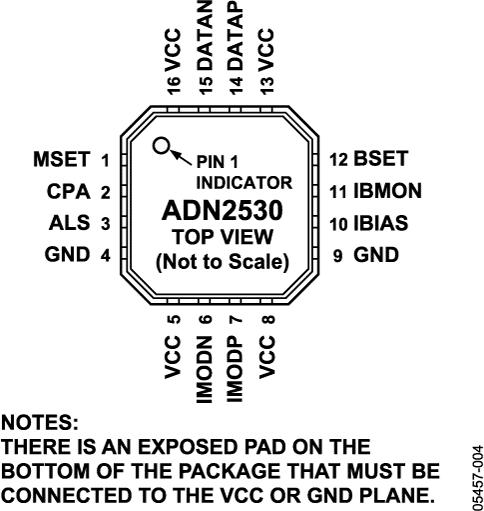

ADN2530是AD公司的一款激光驱动器产品，ADN2530是11.3 Gbps有源后部端接、差分VCSEL驱动器，本站介绍了ADN2530的封装应用图解、特点和优点、功能等，并给出了与ADN2530相关的AD元器件型号供参考。

ADN2530 - 11.3 Gbps有源后部端接、差分VCSEL驱动器 - 激光驱动器 - 光学 - Analog Devices

产品描述

ADN2530是一款激光二极管驱动器，旨在对差分电阻为35 Ω至140 Ω的封装VCSEL进行直接调制。利用有源后部端接技术，不仅与输出传输线路匹配出色，同时还能降低输出级的功耗。ADN2530的后部端接可吸收来自输出传输线路TOSA端的信号反射，即使输出传输线路TOSA端的端接明显不妥，也能实现出色的光眼质量。激光二极管一般封装在引脚数量较少的光学子模块中，该器件的小尺寸封装为这种紧凑的模块提供了最佳解决方案。

调制和偏置电流可通过MSET和BSET控制引脚进行编程。用户可以用控制电压驱动这些引脚，从而灵活地实施各种平均功率和消光比控制方案，包括闭环控制和查找表。输出眼图中的眼交叉点可通过交叉点调整(CPA)控制电压输入予以调整。该器件具有自动激光关断(ALS)特性，用户可以用适当的逻辑电平驱动ALS引脚，以接通或断开偏置与调制电流。这款产品采用节省空间的3 mm × 3 mm LFCSP封装，额定温度范围为?40°C至+100°C。

应用

10Gb以太网光收发器

10G-BASE-LRM 光收发器

8× 和10×光纤通道光收发器

XFP/X2/XENPAK/MSA 300 光模块

SONET OC-192和SDH STM-64光收发器

优势和特点

工作速率最高达11.3 Gbps

工作温度范围：−40°C至+100°C

极低功耗：ISUPPLY = 65 mA

上升/下降时间：26 ps（典型值）

输出传输线路采用完全后部端接

交叉点调整功能

PECL-/CML兼容型数据输入

偏置电流范围：2 mA至25 mA

差分调制电流范围：2.2 mA至23 mA

自动激光关断(ALS)

3.3 V 工作电压

紧凑型3 mm × 3 mm LFCSP封装
