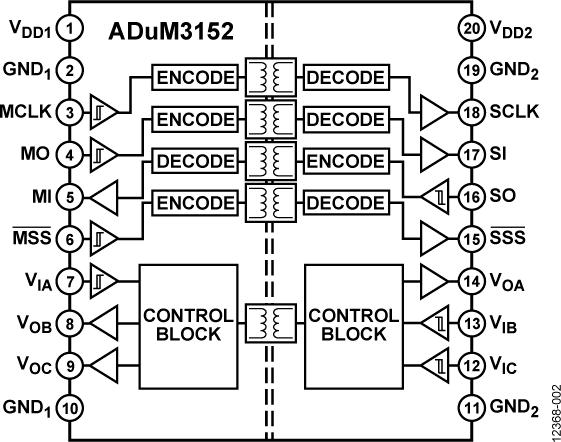

ADuM3151/ADuM3152/ADuM3153为3.75kV rms、7通道SPIsolator™数字隔离器，针对隔离式串行外设接口(SPI)进行了优化。(提供5kV rms型号)。 这些器件基于ADI公司的iCoupler®芯片级变压器技术，在CLK、MO/SI、MI/SO和SS通道中具有低传播延迟特性，可支持最高17 MHz的SPI时钟速率。 这些通道在工作时具有14 ns传播延迟和1 ns抖动，以针对SPI优化时序。

ADuM3151/ADuM3152/ADuM3153隔离器还以三种不同的通道方向组合额外提供了3个独立的低数据速率隔离通道。 器件以250 kbps数据速率对慢速通道中的数据进行采样和串行化，并在低速通道中伴有最高2.5 μs的抖动。

应用

工业可编程逻辑控制器(PLC)

传感器隔离

支持最高17 MHz的SPI时钟速度

4个高速、低传播延迟、SPI信号隔离通道

3个250 kbps数据通道

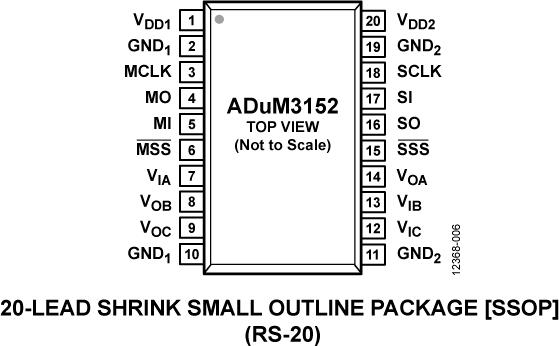

20引脚SSOP封装，爬电距离为5 mm

工作温度最高可达： 125°C

高共模瞬变抗扰度： >25 kV/μs

欲了解更多特性，请参考数据手册

EVAL-ADUM3151 - ADUM3151/ADUM3152/ADUM3153/ADUM4151/ADUM4152/ADUM4153评估板：

EVAL-ADuM3151Z支持的器件如受支持型号部分所列，它们均为7通道、数据方向变异SPIsolator®隔离器并针对SPI应用进行了优化。 它们包括3个用于非时序关键型辅助功能的低速通道。 该评估板提供JEDEC标准20引脚SSOP焊盘布局，支持信号分配、回送和以VDDx或GNDx为参考的负载，以及最优旁路电容。 信号源可连接至电路板，也可通过边缘安装型SMA连接器（单独出售）或端子板连接电路板，实现电源连接。 电路板集成200密耳接头位置，可兼容Tektronix有源探头。

该板遵循印刷电路板(PCB)的4层板最佳设计实践，隔离栅两侧分别集成全电源和接地层。 该板没有其他抗电磁辐射或削减噪声的设计特性。 在极高的工作速度下，或者需要超低辐射时，请参考AN-1109应用笔记，了解其他电路板布局技巧。

支持的SPIsolator型号

ADuM3151ARSZ

ADuM3151BRSZ

ADuM3152ARSZ

ADuM3152BRSZ

ADuM3153ARSZ

ADuM3153BRSZ

ADuM4151ARIZ

ADuM4151BRIZ

ADuM4152ARIZ

ADuM4152BRIZ

ADuM4153ARIZ

ADuM4153BRIZ
