AD8333 - DC至50 MHz、双通道I/Q解调器和移相器
AD8333是AD公司的一款IQ解调器产品,AD8333是DC至50 MHz、双通道I/Q解调器和移相器,本站介绍了AD8333的封装应用图解、特点和优点、功能等,并给出了与AD8333相关的AD元器件型号供参考。
AD8333 - DC至50 MHz、双通道I/Q解调器和移相器 - IQ解调器 - 射频和微波 - Analog Devices
AD8333是一款双通道移相器和I/Q解调器,可实现多个模拟数据通道的相干求和与相位对准。它是首款适合波束生成器电路的固态器件,此类电路可用于具有连续波多普勒模式的高性能医疗超声设备中。RF输入直接与AD8332内置的双通道、低噪声前置放大器输出进行接口。
一个四分频电路可产生本振 (LO)的内部0°和90°相位,以驱动一对匹配I/Q解调器的混频器。
AD8333可以用作医疗超声设备中模拟波束成形电路的主要元件。
AD8333具有一个异步复位引脚。以阵列方式使用时,该复位引脚将所有LO分频器设置为同一状态。各通道可独立选择16种离散相位旋转,增量为22.5°。例如,如果通道1用作基准通道,并且施加于通道2的RF信号的I/Q相位超前45°,通过选择正确的代码可将通道2和通道1进行相位对齐。
相移由一个通道相对于另一个通道的输出确定。例如,如果通道1的代码调整为0000,通道2的代码调整为0001,并且将同一信号施加于这两个通道的RF输入,则通道2的输出将领先通道1的输出22.5°。
I和Q输出均以电流提供,以便于求和。通过配置为跨导放大器的高动态范围、电流电压(I-V)转换器,如AD8021,将求和后的电流输出转换为电压。然后将最终得到的信号施加于高分辨率ADC,如AD7665 (16bits/570 kSPS)。
在其它非波束成形应用中,两个I/Q解调器可以独立使用。此时,每个I和Q输出均需要一个跨导放大器,双I/Q解调器总共需要4个跨导放大器。
每个I和Q输出的动态范围为159 dB/Hz,但要维持整个动态范围,后置的跨导放大器非常重要,并且应当注意优化器件选择和设计。

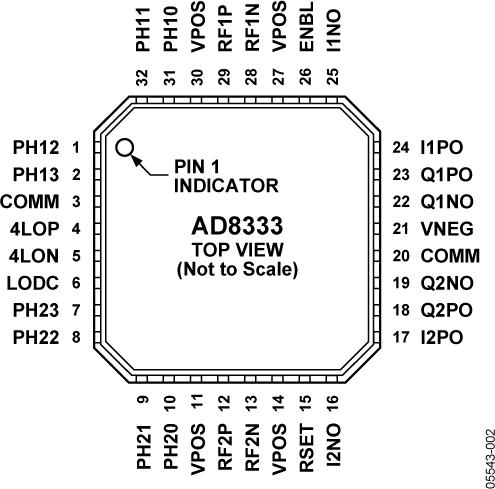

AD8333采用32引脚LFCSP (5 mm x 5 mm)封装,额定温度范围为?40°C至+85°C工业温度范围。
受美国专利第7,760,833号保护。
应用
数据手册,Rev. B,5/07
该评估板交货时已装配齐全并经过测试,可立即接入信号。一对低噪声放大器(LNA) AD8332为AD8333的差分输入提供输入匹配和放大。
评估板具有多种用户可配置的特性和选项。详情参见在线AD8333数据手册sheet 。
