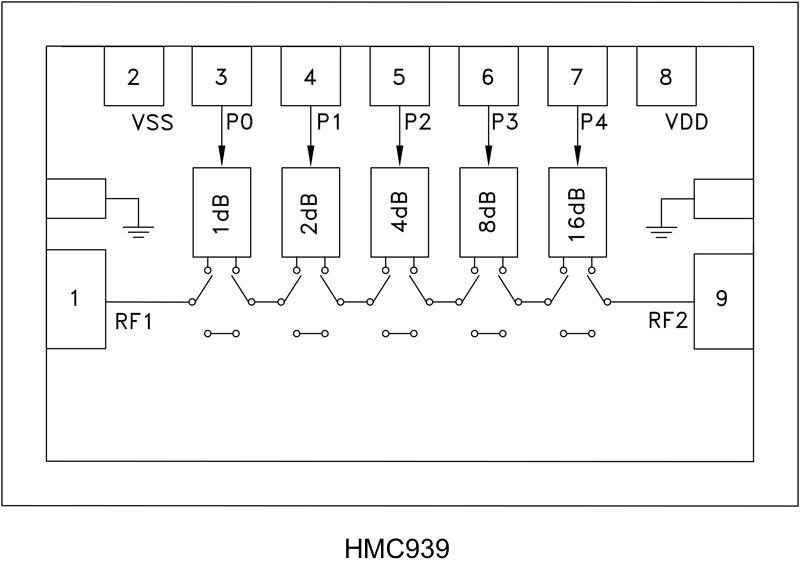

HMC939 - 典型设计图：

HMC939 - HMC939 / HMC939LP41 dB LSB、5位、数字衰减器芯片或采用SMT封装，0.1 GHz至33 GHz或40 GHz

HMC939是AD公司的一款数字步进衰减器产品，HMC939是HMC939 / HMC939LP41 dB LSB、5位、数字衰减器芯片或采用SMT封装，0.1 GHz至33 GHz或40 GHz，本站介绍了HMC939的封装应用图解、特点和优点、功能等，并给出了与HMC939相关的AD元器件型号供参考。

HMC939 - HMC939 / HMC939LP41 dB LSB、5位、数字衰减器芯片或采用SMT封装，0.1 GHz至33 GHz或40 GHz - 数字步进衰减器 - 射频和微波 - Analog Devices, LLC

产品描述

HMC939是一款宽带、5位、GaAs、IC数字衰减器，采用低成本、无引脚、表贴封装或单芯片微波集成电路(MMIC)芯片。该器件工作频率范围为0.1 GHz至33.0 GHz或40 GHz，插入损耗低于5 dB（典型值）。对于31 dB的总衰减，衰减器位值为1.0 (LSB)、2、4、8和16 dB。该器件在低于±0.4或±1.0典型步进误差时具有出色的衰减精度，IIP3为+43 dBm。五个控制电压输入，在+5 V和0 V之间切换，用于选择每个衰减状态。

应用

光纤和宽带电信

微波无线电和VSAT

军用无线电、雷达和ECM

空间应用

传感器

测试与测量设备

优势和特点

dB LSB步进至31 dB

单正

±1.0 dB或±1 dB典型位误差

高输入IP3： +43 dBm
