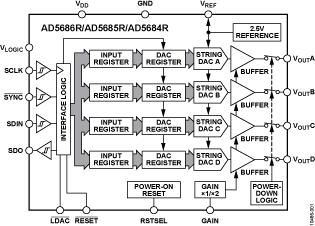

AD5686R - 典型设计图:
AD5686R典型设计图一
AD5686R典型设计图二
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - AD5686R介绍
AD5686R - 四通道、16位nanoDAC+™,内置2 ppm/°C片内基准电压源和SPI接口

AD5686R是AD公司的一款数模转换器 (DAC)产品,AD5686R是四通道、16位nanoDAC+™,内置2 ppm/°C片内基准电压源和SPI接口,本站介绍了AD5686R的封装应用图解、特点和优点、功能等,并给出了与AD5686R相关的AD元器件型号供参考。

AD5686R - 四通道、16位nanoDAC+™,内置2 ppm/°C片内基准电压源和SPI接口 - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices, LLC

产品描述

AD5686R nanoDAC+TM 是一款四通道、16位、轨到轨、电压输出DAC。该器件包含一个2.5V、2ppm/?C内部基准电压源(默认开启)和一个增益选择引脚,提供2.5V(增益=1)或5V(增益=2)的满量程输出。

采用2.7 V至5.5 V单电源供电,通过设计保证单调性,FSR增益误差低于0.1%,失调误差1.5mV。提供3mm X 3mm LFCSP和TSSOP封装。

AD5686R还内置一个上电复位电路和一个RSTSEL引脚,确保DAC输出上电至零电平或中量程,直到执行一次有效的写操作为止。具有各通道独立省电特性,在省电模式下,器件在3 V时的功耗降至4 uA。

AD5686R采用多功能SPI接口,时钟速率最高达50 MHz,包含一个为1.8V/3V/5V逻辑电平准备的VLOGIC引脚。

产品聚焦
- 高相对精度:AD5686R(16位):±2LSB INL(最大值)
- 低漂移片内基准电压源:温度漂移:2.5 V时2 ppm/°C。
- 小型封装:3mm × 3mm 16 引脚LFCSP或16引脚TSSOP

应用
? 光收发器
? 基站功率放大器
? 过程控制(PLC I/O卡)
? 工业自动化
? 数据采集系统

优势和特点
  • 高相对精度(INL):16位时最大±2 LSB
  • 低漂移2.5 V基准电压源:
  • 2 ppm/°C(典型值)
  • 小型封装:3mm × 3mm 16引脚LFCSP或16引脚TSSOP
  • 总不可调整误差(TUE):
  • 0.1% FSR(最大值)
  • 失调误差:1.5 mV(最大值)
  • 增益误差:0.1 % FSR(最大值)
  • 欲了解更多特性,请参考数据手册
  • AD5686R-EP支持防务和航空航天应用(AQEC标准)
  • 下载AD5686R-EP数据手册(pdf)
  • 温度范围: -55℃至+125℃
  • 受控制造基线
  • 一个装配/测试厂
  • 一个制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • 相关的评估套件共有1个
  • EVAL-AD5686R - AD5686R评估板:
  • EVAL-AD5686RSDZ评估板设计可帮助用户快速进行新型AD5686R电路原型制作,并缩短设计时间。 AD5686R采用2.7 V至5.5 V单电源供电。 AD5686R内部集成2.5 V基准电压源,输出电压范围为2.5 V或5 V。该评估板还集成了额外的基准电压源。

    ADI的AD5686R数据手册上有关于该器件的完整数据,使用评估板时,应同时参阅数据手册与本用户指南。

    通过SDP板与PC的USB端口接口。 软件与评估板一同提供,便于用户编程AD5686R。 不同的微控制器还提供PMOD™连接。
    该评估板与ADI的任何SDP板兼容,并可单独购买。 例如,EVAL-AD5686RSDZ和EVAL-SDP-CS1Z板(SDP-S控制器板)之间的典型连接。

  • EVAL-AD5686R - 无:
