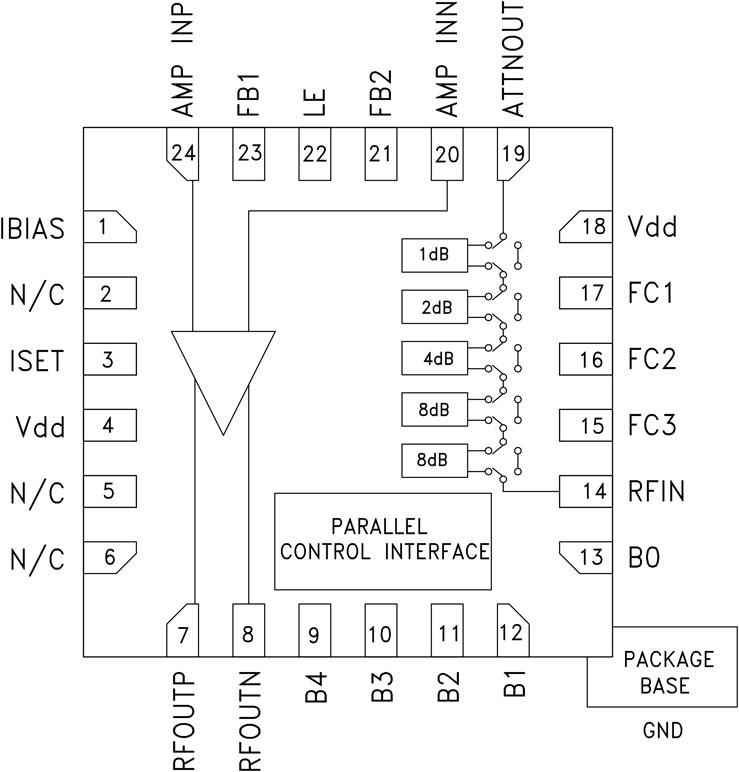

HMC680 - 典型设计图：
HMC680典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - HMC680介绍

HMC680 - BiCMOS 5位数字可变增益放大器，采用SMT封装，30 - 400 MHz

HMC680是AD公司的一款可变增益放大器 (VGA)产品，HMC680是BiCMOS 5位数字可变增益放大器，采用SMT封装，30 - 400 MHz，本站介绍了HMC680的封装应用图解、特点和优点、功能等，并给出了与HMC680相关的AD元器件型号供参考。

HMC680 - BiCMOS 5位数字可变增益放大器，采用SMT封装，30 - 400 MHz - 可变增益放大器 (VGA) - 放大器 - Analog Devices

产品描述

HMC680LP4(E)是一款数字控制可变增益放大器，工作频率范围为30至400 MHz，可编程提供-4 dB至+19 dB增益，步进为1 dB。 HMC680LP4(E)在最大增益状态下的噪声系数为5 dB，任意状态下的输出IP3最高为+40 dBm。 这款高线性度DVGA还提供差分RF输出，可用来直接对接Tx以及Rx应用中的SAW滤波器以及Rx链路上的数模转换器。 HMC680LP4(E)采用RoHS兼容型4x4 mm QFN无引脚封装，支持CMOS/TTL。

应用

  • 蜂窝/3G基础设施
  • WiBro / WiMAX / 4G
  • 微波无线电和VSAT
  • 测试设备和传感器
  • IF与RF应用


    • 优势和特点
  • TTL/CMOS兼容型并行或锁存并行控制接口
  • 高输出IP3： +40 dBm （所有增益设置）
  • 低噪声系数： 5 dB
  • 宽增益控制范围： 23 dB
  • 出色的状态与步进精度(±0.05 dB)
  • 24引脚、4x4mm SMT封装： 16mm²
    • 相关的评估套件共有1个
  • EVAL-HMC680LP4 - HMC680LP4 评估板：

    • 本页提供评估HMC680LP4的评估板订购信息。

  • EVAL-HMC680LP4 - 无：

    • 无
