当前位置：AD公司 > > AD芯片 >> HMC625A - 6位数字可变增益放大器，采用SMT封装，DC - 6 GHz

HMC625A技术文档下载：

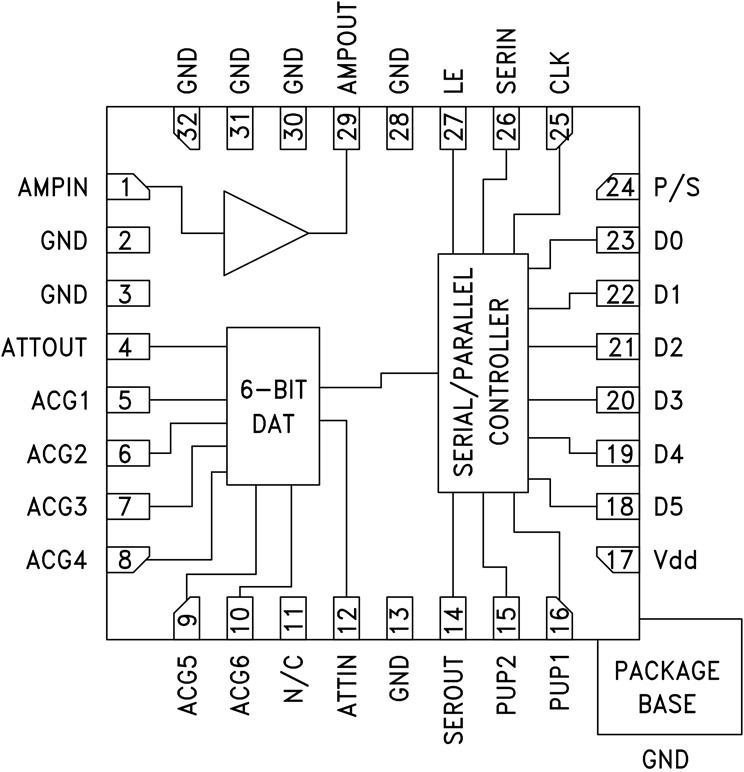

HMC625A - 典型设计图：

HMC625A - 6位数字可变增益放大器，采用SMT封装，DC - 6 GHz

HMC625A是AD公司的一款可变增益放大器 (VGA)产品，HMC625A是6位数字可变增益放大器，采用SMT封装，DC - 6 GHz，本站介绍了HMC625A的封装应用图解、特点和优点、功能等，并给出了与HMC625A相关的AD元器件型号供参考。

HMC625A - 6位数字可变增益放大器，采用SMT封装，DC - 6 GHz - 可变增益放大器 (VGA) - 放大器 - Analog Devices, LLC

产品描述

HMC625ALP5E是一款数字控制可变增益放大器，工作频率范围为DC至6 GHz，可编程提供13.5 dB衰减至18 dB增益范围内的任意设置，步进为0.5 dB。 HMC625ALP5E在最大增益状态下的噪声系数为6 dB，任意状态下的输出IP3最高为+33 dBm。双模控制接口兼容CMOS/TTL，支持三线式串行输入或6位并行字。 HMC625ALP5E还提供用户可选上电状态和串行输出端口，可级联其他Hittite串行控制元件。 HMC625ALP5E采用符合RoHS标准的5x5 mm QFN无引脚封装，无需外部匹配元件。

应用

蜂窝/3G基础设施

WiBro / WiMAX / 4G

微波无线电和VSAT

测试设备与传感器

IF与RF应用

优势和特点

-13.5至+18增益控制，0.5dB步进

上电状态选择

高输出IP3： +33 dBm

兼容TTL/CMOS 串行或并行控制

典型增益步进误差： ±0.25 dB
