    当前位置：AD公司 > > AD芯片 >> HMC511 - 集成Fo/2的VCO SMT，9.05 - 10.15 GHz
    HMC511技术文档下载：
    HMC511技术文档产品手册下载

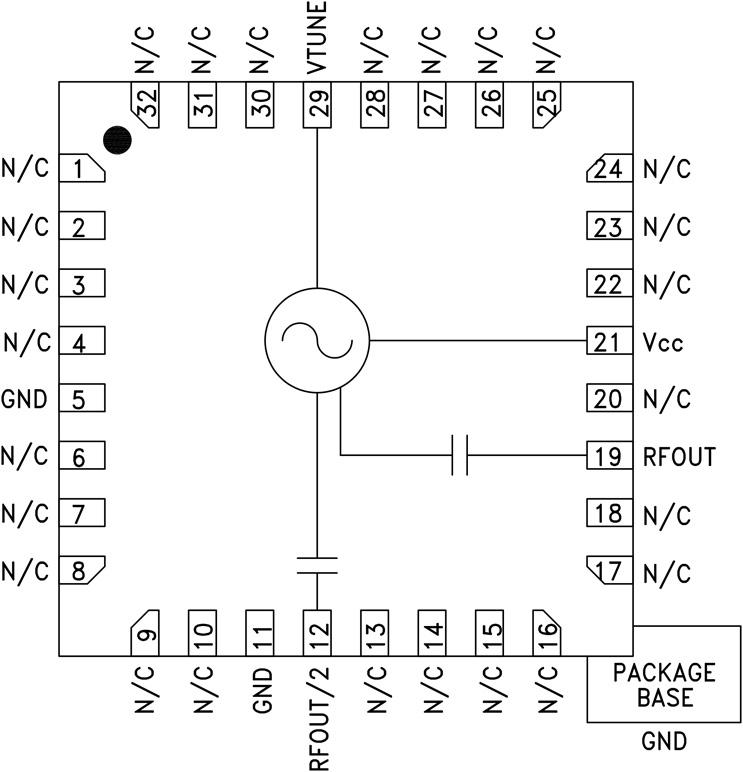

    HMC511 - 典型设计图：
    HMC511典型设计图一
    承诺原装正品
    专营AD公司的产品，真正优化您的供应链
    AD产品 - HMC511介绍
    HMC511 - 集成Fo/2的VCO SMT，9.05 - 10.15 GHz

    HMC511是AD公司的一款VCO与PLO产品，HMC511是集成Fo/2的VCO SMT，9.05 - 10.15 GHz，本站介绍了HMC511的封装应用图解、特点和优点、功能等，并给出了与HMC511相关的AD元器件型号供参考。

    HMC511 - 集成Fo/2的VCO SMT，9.05 - 10.15 GHz - VCO与PLO - 射频和微波 - Analog Devices, LLC

    产品描述

    HMC511LP5(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO。 该器件集成谐振器、负电阻器件和变容二极管，具有半频输出。 由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击和工艺条件下尤为出色。 采用+5V电源电压时，功率输出典型值为+13 dBm。 该电压控制振荡器采用QFN 5x5 mm无引脚表面贴装封装，无需外部匹配元件。

    应用

  • VSAT无线电
  • 点对点/多点无线电
  • 测试设备和工业控制
  • 军用最终用途

    • 优势和特点
  • 双通道输出： Fo = 9.05 - 10.15 GHz Fo/2 = 4.525 - 5.075 GHz
  • Pout： +13 dBm
  • 相位噪声： -115 dBc/Hz（100 kHz，典型值）
  • 无需外部谐振器
  • QFN无引脚SMT封装，25 mm²
    • 相关的评估套件共有1个
  • EVAL-HMC511LP5 - HMC511LP5 评估板：

    • 本页提供评估HMC511LP5的评估板订购信息。


  • EVAL-HMC511LP5 - 无：

    • 无
