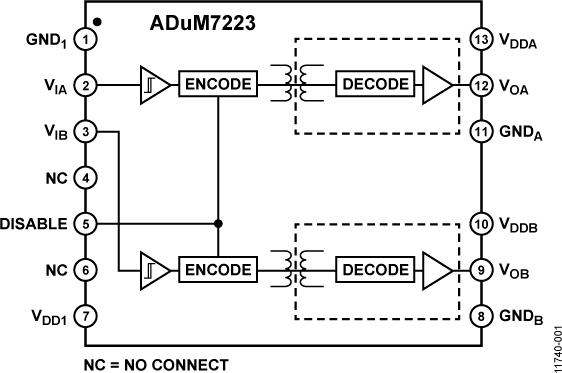

ADUM7223 - 典型设计图：

AD芯片：

ADUM7223 - 隔离式精密半桥驱动器，提供4 A输出

ADUM7223是AD公司的一款隔离式栅极驱动器产品，ADUM7223是隔离式精密半桥驱动器，提供4 A输出，本站介绍了ADUM7223的封装应用图解、特点和优点、功能等，并给出了与ADUM7223相关的AD元器件型号供参考。

ADUM7223 - 隔离式精密半桥驱动器，提供4 A输出 - 隔离式栅极驱动器 - 接口和隔离 - Analog Devices

产品描述

ADuM7223是一款4 A隔离式半桥栅极驱动器，采用ADI公司iCoupler技术，提供独立且隔离的高端和低端输出。这些隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于脉冲变压器和非隔离栅极驱动器组合等替代器件的出色性能特征。通过在单封装内集成隔离器和驱动器，传播延迟最大值仅为60 ns，而通道间的传播偏斜最大值仅为7 ns。

ADuM7223提供两个独立的隔离通道。 ADuM7223采用3.0 V至5.5 V电源电压工作，可与低压系统兼容。输出电压为4.5 V至18 V宽范围，并提供3种输出电压版本。 5 x 5 mm、LGA封装提供2500 V DC PEAK工作电压（输入至输出以及输出至输出）。

与采用高压电平转换方法的栅极驱动器相比，这些栅极驱动器的输入与各输出之间具有真电流隔离优势。因此，这些栅极驱动器可以在很宽的正或负切换电压范围内，可靠地控制IGBT/MOSFET配置的开关特性。

应用

开关电源

隔离式IGBT/MOSFET栅极驱动器

工业逆变器

优势和特点

峰值输出电流：4 A

工作电压高端或低端相对于输入： 565 VDC PEAK 高端至低端差分： 700 VDC PEAK

高工作频率： 1 MHz（最大值）

精密定时特性隔离器和驱动器传播延迟：60 ns（最大值）通道间匹配：7 ns（最大值）

3.3 V至5 V输入逻辑

4.5V至18 V输出驱动

UVLO：2.5 V VDD1 A版本UVLO：4.1 V VDD2

CMOS输入逻辑电平

高共模瞬变抗扰度： >25 kV/µs

工作结温高达： 125℃

默认低电平输出

5 x 5 mm、14引脚LGA

相关的评估套件共有2个

EVAL-ADUM7223 - ADuM7223 评估板：

EVAL-ADUM7223EBZ支持ADuM7223隔离式精密半桥驱动器。由于评估板尺寸支持采用TO-252封装的IGBT和MOSFET，因此ADuM7223可通过很多不同的功率器件来评估。评估板还允许高端电源自举至低端电源。

EVAL-ADUM7223EBZ支持ADuM7223隔离式精密半桥驱动器。由于评估板尺寸支持采用TO-252封装的IGBT和MOSFET，因此可以评估ADuM7223。 EVAL-ADUM7223EBZ支持ADuM7223隔离式精密半桥驱动器。

EVAL-FMCMOTCON2 - AD-FMCMOTCON2-EBZ 评估板：

AD-FMCMOTCON2-EBZ 是一款完整的FPGA夹层卡(FMC)板载高性能伺服系统，旨在提供完整的电机驱动系统，实现三相PMSM和感应电机（最高可驱动至48V且功耗为20A）的高效和高动态控制。

两台电机可同时驱动，每台电机配备单独的电源供电。系统集成高质量电源；可靠的电源、控制和反馈信号隔离；精确的电机电流和电压信号测量；实现控制器快速响应的控制信号高速接口；工业以太网高速接口；单端霍尔、差分霍尔、编码器和旋变器接口；数字位置传感器接口；带FPGA/SoC接口的灵活控制。

该套件包含两块板：控制器板和驱动板。可选的 AD-DYNO2-EBZ 测功器是驱动系统的延伸产品，也可从Avnet订购。

控制器板

与高低电压驱动板接口的数字板

兼容具有FMC LPC或HPC连接器的所有Xilinx FPGA平台

FMC信号电压自适应接口，支持在所有FMC电压电平上无缝工作

完全隔离的数字控制和反馈信号

隔离式Xilinx XADC接口

2个千兆以太网物理层，用于高速工业通信，支持第三方EtherCAT

单端霍尔、差分霍尔、编码器和旋变器接口

数字传感器接口

EnDat

BISS接口

驱动板

电机最高可驱动至48V且功耗为20A

同时驱动2个电机

采用ADI隔离栅极驱动器实现高频驱动级

支持的电机类型
BLDC
PMSM
有刷直流电机
步进电机（双极性/单极性）

集成过流保护

反向电压保护

利用隔离式ADC测量电流和电压

BEMF过零检测，用于实现PMSM或BLDC电机的无传感器控制

为2个电机提供单独的电源，以便电机不会相互影响

集成嵌入式控制功能的测功器系统

两台BLDC电机通过采用动态配置的刚性耦合连接而成，可用于测试实时电机控制性能。

一台BLDC电机用作电子可调负载，由嵌入式控制系统驱动。该电机可直接连接至FMC电机驱动器以便获取复合/有源负载。该负载还可通过AD-FMCMOTCON2-EBZ驱动以便实现动态负载曲线性能。

其他BLDC电机通过FMC电机驱动器驱动。

测量和显示负载电机电流

测量和显示负载电机速度

采用Analog Discovery和MathWorks Instrumentation Control Toolbox实现外部控制

软件：

示例参考设计说明如何使用Xilinx® FPGA或SoC平台以及随硬件一同提供的Mathworks®高性能控制算法。单击软件链接，可找到关于FMC板及其使用方法、设计封装和相应工作软件的信息。
