产品描述

AD8003是一款三通道、超高速、电流反馈型放大器。该放大器采用ADI的专有超快速互补双极性(XFCB)工艺制造，可实现1.5 GHz的带宽和4300 V/μs的压摆率。此外，该放大器具有出色的直流精度，最大输入偏置电流为50 μA，直流输入电压为0.7 mV。

AD8003具有出色的视频特性，频率响应平坦度达190 MHz，0.1%建立时间为12 ns，这可确保即使是要求最苛刻的视频系统也能维持出色的保真度。对于使用NTSC视频和高速视频的应用，该放大器提供0.05%的差分增益误差和0.01°的差分相位误差。

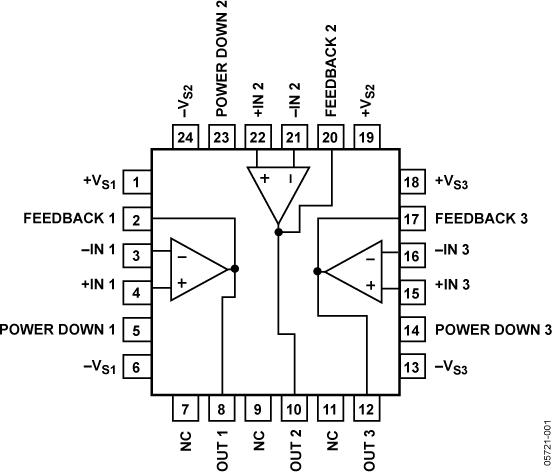

AD8003放大器采用紧凑型4 mm × 4 mm、24引脚LFCSP_VQ封装。AD8003的额定工作温度范围为-40℃至+85°C工业温度范围。

优势和特点

高速 1650 MHz (G = +1) 730 MHz (G = +2, Vo = 2 V p-p) 4300 V/µs (G = +2, 4 V 阶跃) 0.1%建立时间：12 ns（2 V阶跃）

出色的QXGA分辨率 0.1 dB增益平坦度：190 MHz 差分增益误差：0.05% （ RL = 150 ?）差分相位误差：0.01°（RL = 150 ?）

低失调电压：0.7 mV（典型值）

低输入偏置电流：7 µA（典型值）

低噪声：1.8 nV/√Hz

宽带宽范围内低失真：无杂散动态范围(SFDR)：－73 dBc (20 MHz )

高输出驱动电流：100 mA输出负载驱动电流

电源供电：电源电压范围为+5 V至±5 V

电源电流：每个放大器9.5 mA

相关的评估套件共有1个

EVAL-AD8003 - AD8003 评估板：

本评估板专为帮助用户评估AD8003而设计。它是一个裸板，板上未焊接任何器件或放大器。这些器件必须从下表或产品页面单独获取，同时可申请免费样片。利用无载评估板，用户可以快速完成各种运算放大器电路的定制和原型设计，从而最大程度地降低风险，加快产品上市。

用户指南包含构建评估板所需的所有文档，包括原理图、装配图和材料清单。用户指南包含构建评估板所需的所有文档，包括原理图、装配图和材料清单。

EVAL-AD8003 - 无：

无
