    当前位置：AD公司 > > AD芯片 >> HMC509 - 采用SMT封装的VCO，具有Fo/2，7.8 - 8.8 GHz
    HMC509技术文档下载：
    HMC509技术文档产品手册下载

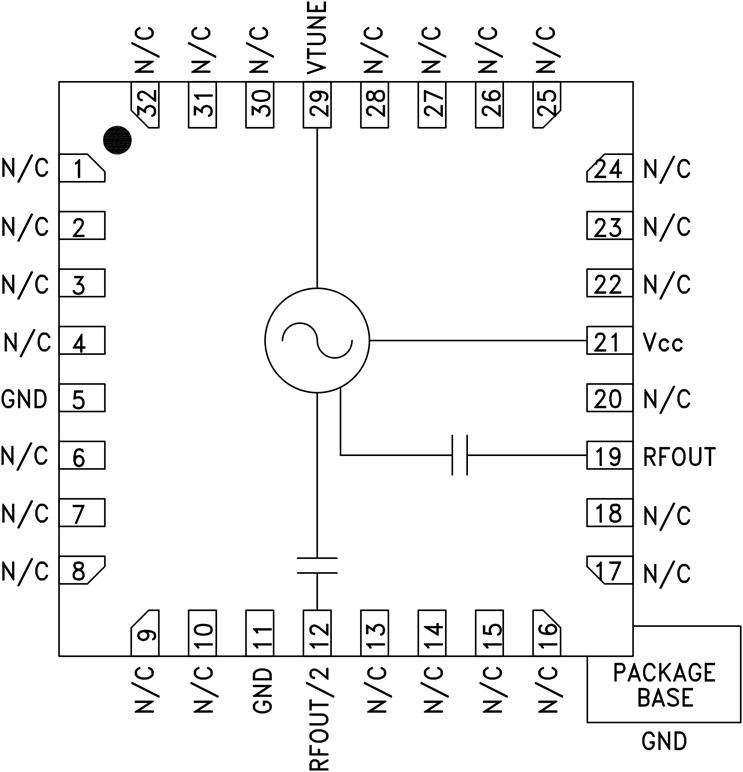

    HMC509 - 典型设计图：
    HMC509典型设计图一
    承诺原装正品
    专营AD公司的产品，真正优化您的供应链
    AD产品 - HMC509介绍
    HMC509 - 采用SMT封装的VCO，具有Fo/2，7.8 - 8.8 GHz

    HMC509是AD公司的一款VCO与PLO产品，HMC509是采用SMT封装的VCO，具有Fo/2，7.8 - 8.8 GHz，本站介绍了HMC509的封装应用图解、特点和优点、功能等，并给出了与HMC509相关的AD元器件型号供参考。

    HMC509 - 采用SMT封装的VCO，具有Fo/2，7.8 - 8.8 GHz - VCO与PLO - 射频和微波 - Analog Devices, LLC

    产品描述

    HMC509LP5(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO。 HMC509LP5(E)集成了谐振器、负电阻器件和变容二极管，可输出半频。 由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击和工艺条件下均非常出色。 采用+5V电源时，输出功率为+13 dBm（典型值）。 该电压控制振荡器采用无引脚QFN 5x5 mm表贴封装，无需外部匹配元件。

    应用

  • VSAT 无线电
  • 点对点/多点无线电
  • 测试设备和工业控制
  • 军事最终用途
    • 优势和特点
  • 双路输出：Fo = 7.8 - 8.8 GHz Fo/2 = 3.9 - 4.4 GHz
  • Pout: +13 dBm
  • 相位噪声： 典型值为-115 dBc/Hz（100 kHz）。
  • 无需外部谐振器
  • QFN无引脚SMT封装，25 mm²
    • 相关的评估套件共有1个
  • EVAL-HMC509LP5 - HMC509LP5 评估板：

    • 本页提供评估HMC509LP5的评估板订购信息。

  • EVAL-HMC509LP5 - 无：

    • 无
