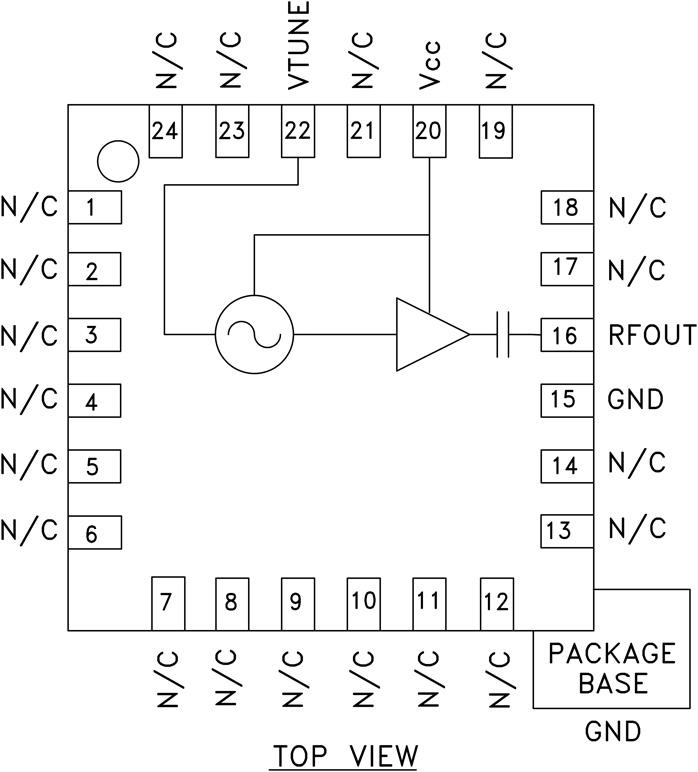

HMC430 - 典型设计图：

HMC430 - 采用SMT封装的VCO，带有缓冲放大器，5.0 - 5.5 GHz

HMC430是AD公司的一款VCO与PLO产品，HMC430是采用SMT封装的VCO，带有缓冲放大器，5.0 - 5.5 GHz，本站介绍了HMC430的封装应用图解、特点和优点、功能等，并给出了与HMC430相关的AD元器件型号供参考。

HMC430 - 采用SMT封装的VCO，带有缓冲放大器，5.0 - 5.5 GHz - VCO与PLO - 射频和微波 - Analog Devices, LLC

产品描述

HMC430LP4(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO，带有集成谐振器、负电阻器件、变容二极管、缓冲放大器。由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击和工艺条件下尤为出色。采用3V电源电压时，输出功率为2 dBm（典型值）。电压控制振荡器采用低成本无引脚QFN 4x4 mm表贴封装。

应用

802.11a和HiperLAN WLAN

VSAT无线电

UNII和点对点无线电

优势和特点

Pout：+2 dBm

相位噪声：-103 dBc/Hz（100 kHz）

无需外部谐振器

单电源：3V (27 mA)

16mm²无引脚SMT封装

相关的评估套件共有1个

EVAL-HMC430LP4 - HMC430LP4 评估板：
