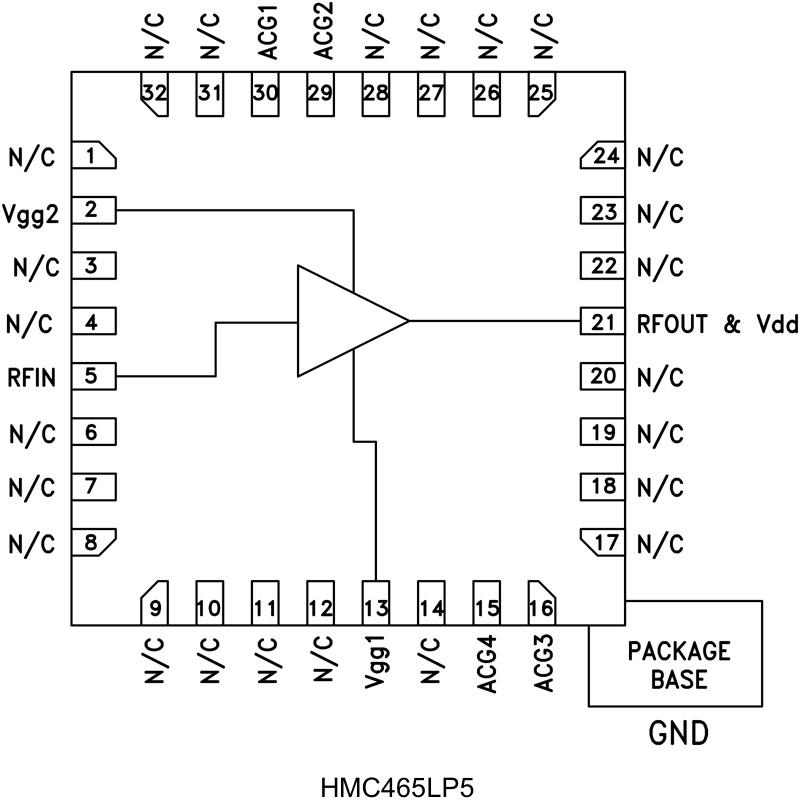

HMC465LP5 - 典型设计图：

HMC465LP5 - 宽带驱动放大器，采用SMT封装，DC - 20 GHz

HMC465LP5是AD公司的一款宽带分布式放大器产品，HMC465LP5是宽带驱动放大器，采用SMT封装，DC - 20 GHz，本站介绍了HMC465LP5的封装应用图解、特点和优点、功能等，并给出了与HMC465LP5相关的AD元器件型号供参考。

HMC465LP5 - 宽带驱动放大器，采用SMT封装，DC - 20 GHz - 宽带分布式放大器 - 放大器 - Analog Devices, LLC

产品描述

HMC465LP5(E)是一款GaAs MMIC PHEMT分布式驱动放大器，采用5x5 mm无引脚表贴封装，在DC到20 GHz的频率范围内工作。该放大器提供15 dB增益、3 dB噪声系数，饱和输出功率为+25 dBm，采用+8V电源时功耗仅为160 mA。它具有0.5 dB的出色增益平坦度，在DC至10 GHz的频率范围内与线性相位的偏差为± 4 度，这些特性使得HMC465LP5(E)非常适合OC192光纤LN/MZ调制器驱动放大器以及测试设备应用。 HMC465LP5(E)放大器I/O内部匹配50 Ω。

应用

OC192 LN/MZ调制器驱动器

微波无线电和VSAT

测试仪器仪表

军用EW、ECM和C³I

优势和特点

增益： 15 dB

输出电压至10 Vp-p

饱和输出功率： +24 dBm

电源电压： +8V (160 mA)

50 Ω匹配输入/输出

32引脚5x5mm SMT封装： 25mm2
