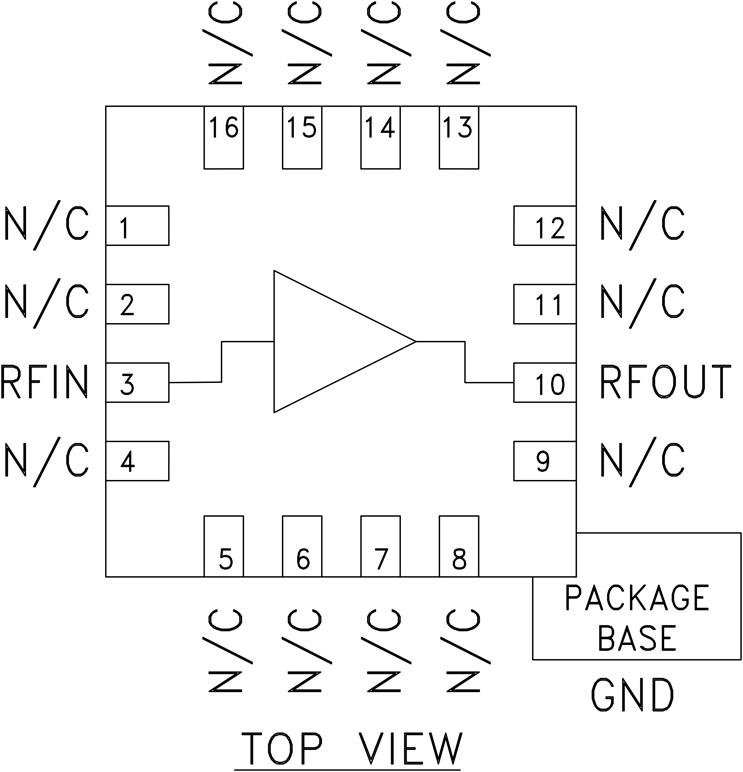

HMC455典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - HMC455介绍

HMC455 - ½瓦特高IP3放大器，采用SMT封装，1.7 - 2.5 GHz

HMC455是AD公司的一款RF放大器产品，HMC455是½瓦特高IP3放大器，采用SMT封装，1.7 - 2.5 GHz，本站介绍了HMC455的封装应用图解、特点和优点、功能等，并给出了与HMC455相关的AD元器件型号供参考。

HMC455 - ½瓦特高IP3放大器，采用SMT封装，1.7 - 2.5 GHz - RF放大器 - 放大器 - Analog Devices

产品描述

HMC455LP3(E)是一款高输出的IP3 GaAs InGaP异质结双极性晶体管(HBT)、1⁄2瓦特MMIC放大器，在1.7至2.5 GHz的频率下工作。 该放大器仅使用最小数量的外部元件，提供13 dB的增益，在PAE为56%时提供+28 dBm的饱和功率，使用单个+5 Vdc电压电源。 由于具有+42 dBm的高输出IP3，再结合1.4:1的低VSWR，因此HMC455LP3(E)成为适合PCS/3G无线基础设施的理想驱动放大器。 这款线性放大器采用低成本的无引脚3x3 mm QFN表面贴装封装(LP3)。 LP3提供裸露基极以实现出色的RF和散热性能。

应用

  • 多载波系统
  • GSM、GPRS和EDGE
  • CDMA和WCDMA
  • PHS

    • 优势和特点
  • 输出IP3： +42 dBm
  • 增益： 13 dB
  • PAE为56%（Pout为+28 dBm时）
  • +19 dBm的W-CDMA通道功率（ACP为-45 dBc时）
  • 3x3 mm QFN SMT封装
    • 相关的评估套件共有1个
  • EVAL-HMC455LP3 - HMC455LP3 评估板：

    • 本页提供评估HMC455LP3的评估板订购信息。

  • EVAL-HMC455LP3 - 无：

    • 无
