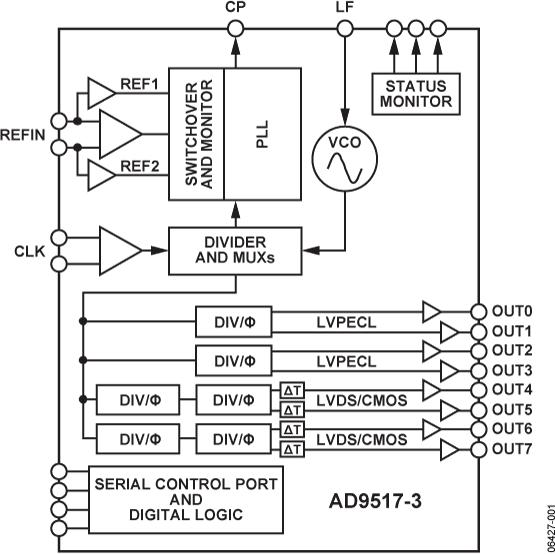

AD9517-3 - 典型设计图：

AD9517-3 - 12路输出时钟发生器，集成2.0 GHz VCO

AD9517-3是AD公司的一款时钟发生器产品，AD9517-3是12路输出时钟发生器，集成2.0 GHz VCO，本站介绍了AD9517-3的封装应用图解、特点和优点、功能等，并给出了与AD9517-3相关的AD元器件型号供参考。

AD9517-3 - 12路输出时钟发生器，集成2.0 GHz VCO - 时钟发生器 - 时钟与定时 - Analog Devices, LLC

产品描述

AD9517-31提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且片内集成锁相环(PLL)和电压控制振荡器(VCO)。片内VCO的调谐频率范围为1.75 GHz至2.25 GHz。也可以使用高达2.4 GHz的外部VCO/VCXO。

AD9517-3具有出色的低抖动和相位噪声特性，可极大地提升数据转换器的性能，并且也有利于其它相位噪声和抖动要求严苛的应用。

AD9517-3具有四路LVPECL输出（分为两对）和四路LVDS输出（分为两对）。可以将每路LVDS输出重新配置为两路CMOS输出。LVPECL输出的工作频率达1.6 GHz，LVDS输出的工作频率达800 MHz，CMOS输出的工作频率达250 MHz。

每对输出均有分频器，其分频比和粗调延迟（或相位）均可以设置。LVPECL输出的分频范围为1至32。LVDS/CMOS输出的分频范围最高可达1024。

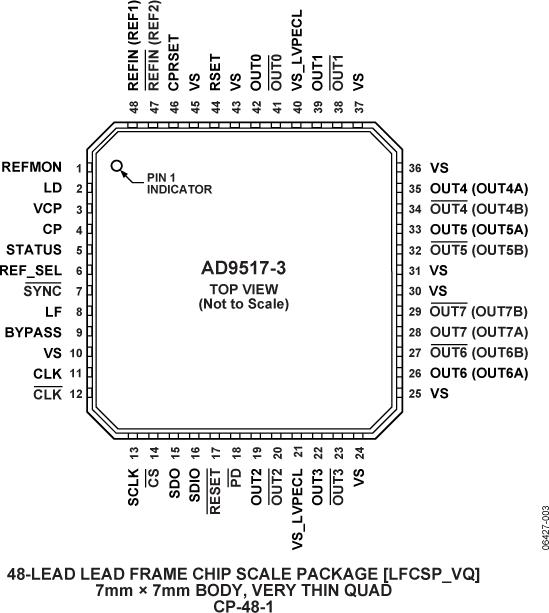

AD9517-3提供48引脚LFCSP封装，可以采用3.3 V单电源供电。采用外部VCO时，需要更宽的电压范围, 可通过将电荷泵电源(VCP)与5.5 V电压相连来实现。独立的LVPECL电源可以为2.5 V至3.3 V（标称值）。

AD9517-3的额定工作温度范围为?40°C至+85°C标准工业温度范围。

应用

低抖动、低相位噪声时钟分配

10/40/100 Gb/s网络线路卡，包括SONET、同步以太网、OTU2/3/4

前向纠错(G.710)

为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟

高性能无线收发器

自动测试设备(ATE)和高性能仪器仪表

1AD9517泛指AD9517系列的所有器件。但是，使用AD9517-3时，它仅指AD9517系列的该特定器件。

优势和特点

低相位噪声、锁相环片内VCO的调谐频率范围为1.75 GHz至2.25 GHz 可选外部VCO/VCXO，最高达2.4 GHz 1路差分或2路单端基准输入参考监控功能自动/手动基准电压源切换/保持模式自动从保持状态恢复支持最高250 MHz的LVPECL、LVDS或CMOS基准可编程PFD路径延迟可选数字或模拟时钟检测

两对1.6 GHz LVPECL输出每对输出共用1至32分频器和粗调相位延迟加性输出抖动：225 fS 均方根值通道间偏斜成对输出小于10 ps

两对800 MHz LVDS时钟输出每对输出共用两个级联的1至32分频器和粗调相位延迟加性输出抖动：275 fS 均方根值可以精调每路LVDS输出的延迟(Δt)

8路250 MHz CMOS输出（每路LVDS输出对应两路）

上电时所有输出自动同步

欲了解更多特性，请参考数据手册
