当前位置：AD公司 > > AD芯片 >> HMC370 - x4有源倍频器SMT，14.4 - 16.4 GHz Fout

HMC370技术文档下载：

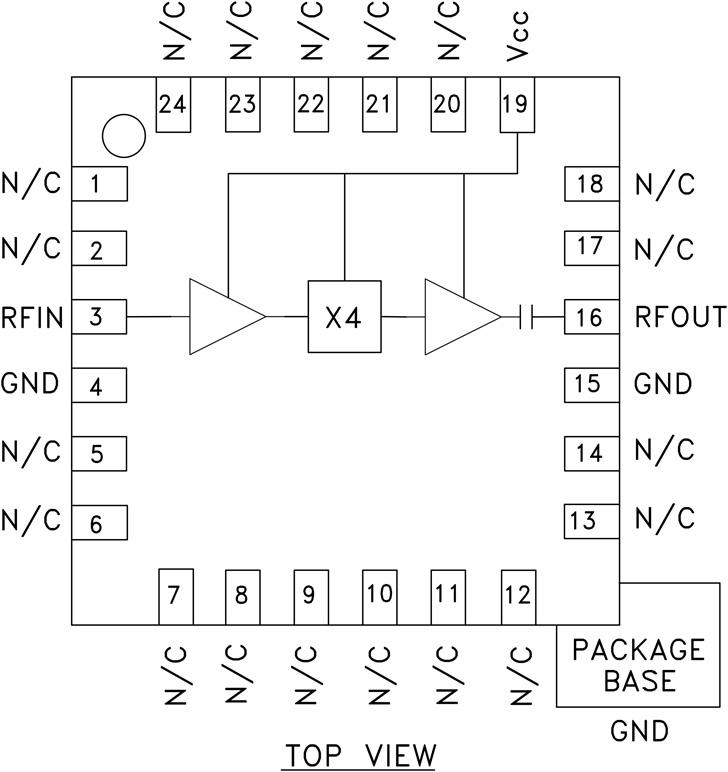

HMC370 - 典型设计图：

HMC370 - x4有源倍频器SMT，14.4 - 16.4 GHz Fout

HMC370是AD公司的一款频率乘法器产品，HMC370是x4有源倍频器SMT，14.4 - 16.4 GHz Fout，本站介绍了HMC370的封装应用图解、特点和优点、功能等，并给出了与HMC370相关的AD元器件型号供参考。

HMC370 - x4有源倍频器SMT，14.4 - 16.4 GHz Fout - 频率乘法器 - 射频和微波 - Analog Devices, LLC

产品描述

HMC370LP4(E)是一款利用InGaP GaAs HBT技术制造而成的有源微型x4倍频器，采用4x4 mm无铅表面贴装封装。在5V电源电压下，功率输出为0 dBm（典型值）且相对输入功率、温度和电源电压变化很小。相对于输入信号电平，无用基波和次谐波抑制大于22 dBc（典型值）。 100 kHz失调时，加性SSB相位噪声低至-140 dBc/Hz，可帮助用户保持良好的系统噪声性能。 HMC370LP4(E)非常适合LO倍频器链路，与传统方法相比可以减少器件数量。

应用

点对点和VSAT无线电

光纤产品

军事

优势和特点

输出功率： 0 dBm

次谐波抑制： >22 dBc

SSB相位噪声： -140 dBc/Hz

单电源： 5V (55 mA)

16 mm²无铅SMT封装

相关的评估套件共有1个

EVAL-HMC370LP4 - HMC370LP4 评估板：
