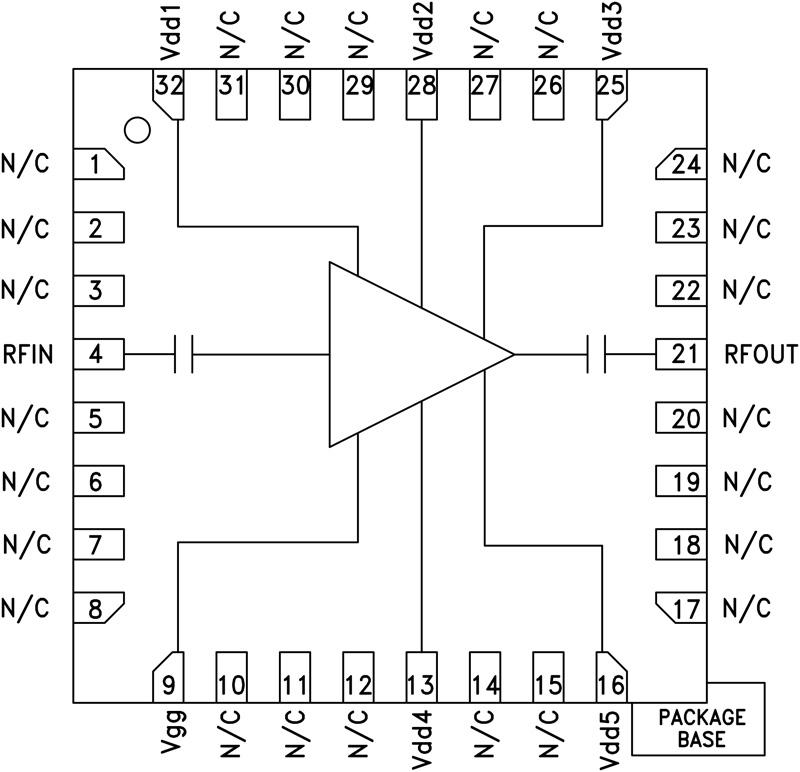

HMC487 - 典型设计图：

HMC487 - 2瓦特功率放大器，采用SMT封装，9 - 12 GHz

HMC487是AD公司的一款RF放大器产品，HMC487是2瓦特功率放大器，采用SMT封装，9 - 12 GHz，本站介绍了HMC487的封装应用图解、特点和优点、功能等，并给出了与HMC487相关的AD元器件型号供参考。

HMC487 - 2瓦特功率放大器，采用SMT封装，9 - 12 GHz - RF放大器 - 放大器 - Analog Devices, LLC

产品描述

HMC487LP5(E)是一款高动态范围GaAs PHEMT MMIC 2瓦特功率放大器，采用无引脚5x5 mm表面贴装封装。该放大器在9至12 GHz的频率下工作，提供20 dB的增益、+33 dBm的饱和功率和20%的PAE，电源电压为+7V。输出IP3为+36 dBm（典型值）。 RF I/O为隔直端口，并匹配至50Ω，使用方便。 HMC487LP5(E)无需线焊，允许使用表面贴装制造技术。

应用

点对点无线电

点对多点无线电

测试设备和传感器

军事最终用途

优势和特点

饱和功率： +33 dBm（PAE为20%时）

输出IP3为+36 dBm

增益为20 dB

+7V、1300 mA电源

50 Ω匹配输入/输出

25 mm²无引脚SMT封装
