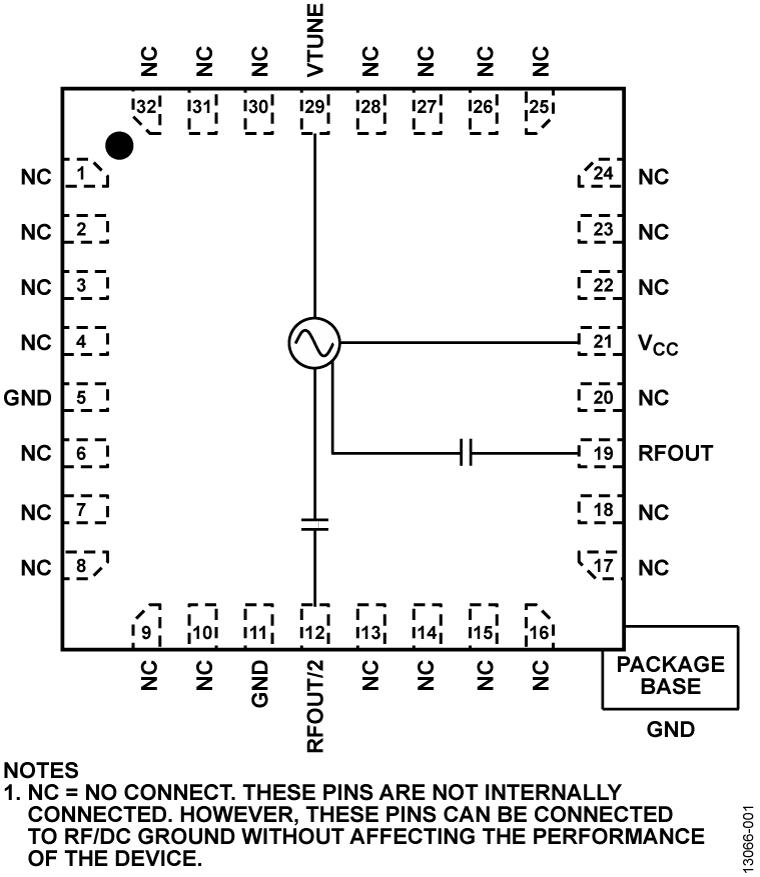

HMC1162 - 典型设计图：

HMC1162 - 具有半频率输出的MMIC VCO，9.25 - 10.10 GHz

HMC1162是AD公司的一款VCO与PLO产品，HMC1162是具有半频率输出的MMIC VCO，9.25 - 10.10 GHz，本站介绍了HMC1162的封装应用图解、特点和优点、功能等，并给出了与HMC1162相关的AD元器件型号供参考。

HMC1162 - 具有半频率输出的MMIC VCO，9.25 - 10.10 GHz - VCO与PLO - 射频和微波 - Analog Devices, LLC

产品描述

HMC1162P5E是一款MMIC电压控制振荡器，集成了谐振器、负电阻器件、变容二极管并具有半频率输出。由于采用振荡器单芯片结构，它在不同温度下的输出功率和相位噪声性能都非常出色。采用+5V电源电压时，输出功率为+ 11 dBm（典型值）。电压控制振荡器采用符合RoHS标准的SMT封装，无需外部匹配元件。

应用

双通道输出： Fo = 9.25 - 10.10 GHz
Fo/2 = 4.625 - 5.050 GHz

Pout: +11 dBm

相位噪声： -115 dBc/Hz @ 100 kHz

无需外部谐振器

符合RoHS标准的5 x 5 mm SMT封装

优势和特点

点对点/多点无线电

测试设备和工业控制

VSAT

相关的评估套件共有1个

EVAL-HMC1162 - HMC1162LP5评估板：
