HMC1144是一款砷化镓(GaAs)、假晶高电子迁移率(pHEMT)、单芯片微波集成电路(MMIC)分布式功率放大器，工作频率范围为40 GHz至70 GHz。 在40 GHz至50 GHz的低频段范围内，HMC1144提供19 dB增益（典型值）、28 dBm输出IP3及19.5 dBm输出功率（1 dB增益压缩）。 在50 GHz至70 GHz的高频段范围内，HMC1144提供19 dB增益（典型值）、32 dBm输出IP3及21 dBm输出功率（1 dB增益压缩）。 HMC1144采用4 V电源供电，功耗为320 mA。 HMC1144放大器输入/输出内部匹配50 ?，可方便地集成至多芯片模块(MCM)。 所有数据均由通过最短0.076 mm (3 mil)的两条0.025 mm (1 mil)线焊连接的芯片获取。

应用

测试仪器仪表

微波无线电和甚小孔径终端(VSAT)

军事与太空

电信基础设施

光纤产品

优势和特点

针对1 dB压缩(P1dB)的输出功率： 21 dBm（典型值）

饱和输出功率(PSAT)： 22 dBm（典型值）

增益： 19 dB（典型值）

输出三阶交调截点(IP3)： 28 dBm（典型值）

电源电压： 4 V (320 mA)

50 Ω匹配输入/输出

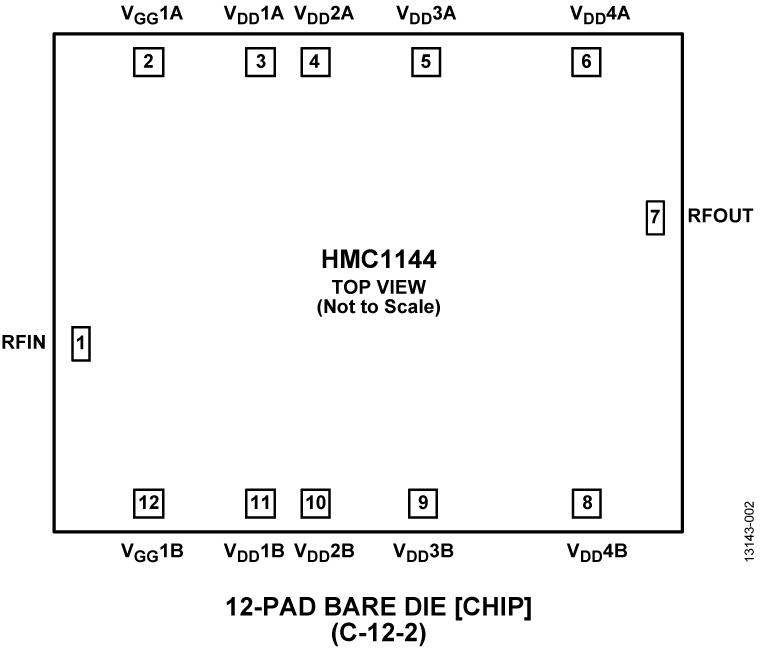

裸片尺寸： 2.3 mm × 1.8 mm × 0.102 mm
