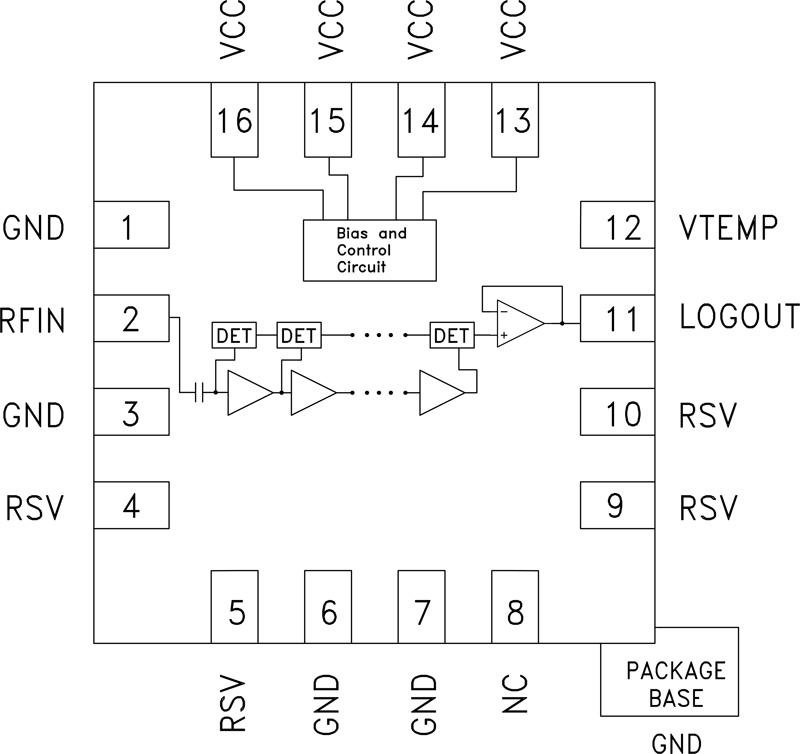

HMC1094 - 典型设计图：
HMC1094典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - HMC1094介绍

HMC1094 - 50 dB、1 - 23 GHz对数检波器

HMC1094是AD公司的一款非RMS响应功率检波器产品，HMC1094是50 dB、1 - 23 GHz对数检波器，本站介绍了HMC1094的封装应用图解、特点和优点、功能等，并给出了与HMC1094相关的AD元器件型号供参考。

HMC1094 - 50 dB、1 - 23 GHz对数检波器 - 非RMS响应功率检波器 - 射频和微波 - Analog Devices

产品描述

HMC1094LP3E对数检波器将输入端的RF信号转换为输出端成正比的DC电压。 HMC1094LP3E利用连续压缩拓扑结构，提供宽输入频率范围内的高动态范围。 随着输入功率增加，连续放大器逐渐进入饱和，从而生成对数函数近似值。 一系列检波器输出求和、转换成电压域并缓冲驱动LOGOUT输出。 HMC1094LP3E提供+18 mV/dB的标称对数斜率和-113 dBm的截距（23 GHz时）。 HMC1094LP3E作为对数检波器，非常适合高容量微波无线电和VSAT应用，并采用符合RoHS标准的紧凑型3x3 mm SMT塑料封装。

应用

  • 点对点微波无线电
  • VSAT
  • 宽度功率监控
  • 接收机信号强度
    指示(RSSI)
  • 测试和测量

    • 优势和特点
  • 宽输入带宽： 1至23 GHz
  • 宽动态范围： 50 dB，最高为23 GHz
  • 单正电源： +3.3V
  • 出色的温度稳定性
  • 快速上升/下降时间： 12 / 65 ns
  • 16引脚3x3 mm SMT封装： 9mm²
    • 相关的评估套件共有1个
  • EVAL-HMC1094LP3 - HMC1094LP3 评估板：

    • 本页提供评估HMC1094LP3的评估板订购信息。.

  • EVAL-HMC1094LP3 - 无：

    • 无
