ADXRS624 - ±50°/s偏航角速度陀螺仪

ADXRS624是AD公司的一款MEMS陀螺仪产品，ADXRS624是±50°/s偏航角速度陀螺仪，本站介绍了ADXRS624的封装应用图解、特点和优点、功能等，并给出了与ADXRS624相关的AD元器件型号供参考。

ADXRS624 - ±50°/s偏航角速度陀螺仪 - MEMS陀螺仪 - MEMS - Analog Devices

产品描述

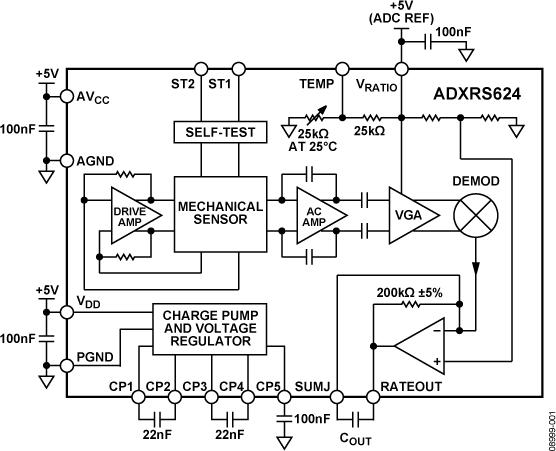

ADXRS624是一款功能完备、成本低廉的角速率传感器（陀螺仪），采用ADI公司的表面微加工工艺制造，单芯片上集成了全部必需的电子器件。该器件制造技术与高可靠性汽车安全气囊加速度计所用的大规模BiMOS工艺相同。

ADXRS624是一款汽车应用级陀螺仪。受汽车测试影响，这类陀螺仪具有更宽泛的保证最小/最大技术规格。

输出信号RATEOUT (1B, 2A)是电压值，与围绕封装上表面垂直轴转动的角速率成比例。输出与所提供的基准电源成比率。可以使用SUMJ与RATEOUT之间的一个外部电阻来降低比例因子。一个外部电容设置带宽，芯片工作还需要其它几个外部电容。

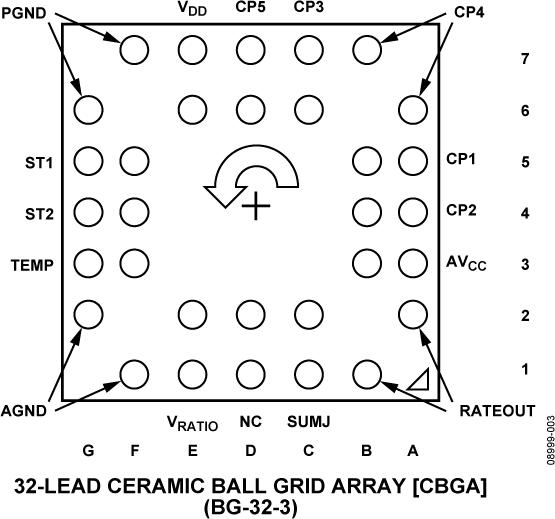

该器件提供温度输出，用于补偿技术。两路数字自测输入通过机电方式激励传感器，以测试传感器和信号调理电路是否正常工作。ADXRS624提供7 mm × 7 mm × 3 mm BGA芯片级封装。

应用

导航系统

惯性测量单元

平台稳定

机器人技术

优势和特点

在单芯片上实现完整的角速度陀螺仪

Z轴（偏航角速度）响应

可在宽频率范围内提供高振动抑制特性

抗冲击能力：2000 g

输出与基准电源成比率

5 V单电源供电

105℃工作温度

根据数字命令执行自测

超小尺寸、重量轻（<0.15 cc、<0.5克）

温度传感器输出

符合RoHS标准

通过汽车应用认证
