产品描述

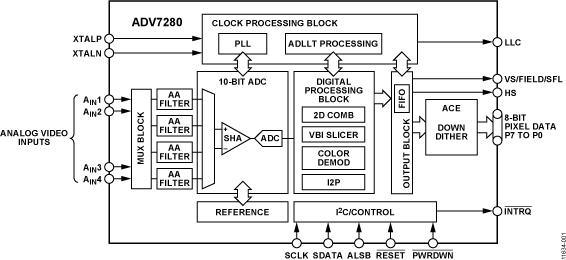

ADV7280/ADV7280-M是功能丰富的单芯片、多格式视频解码器。ADV7280/ADV7280-M可自动检测标准模拟基带视频信号，兼容复合、S视频和分量视频形式的NTSC、PAL和SECAM全球标准信号。

ADV7280可将模拟视频信号转换为4:2:2分量视频数据流，其与8位ITU-R BT.656接口标准兼容。ADV7280-M可将模拟视频信号转换为兼容移动工业处理器接口(MIPI) CSI-2（8位YUV）的输出视频流。

ADV7280/ADV7280-M的模拟视频输入端支持单端信号。ADV7280提供4个模拟输入，而ADV7280-M提供8个模拟输入。ADV7280和ADV7280-M支持I2P转换。

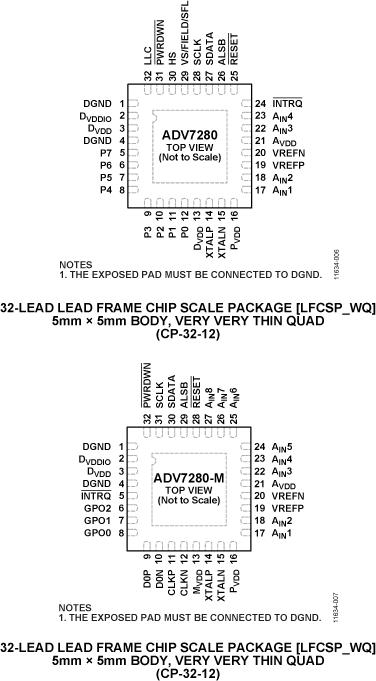

ADV7280/ADV7280-M通过双线式串行双向端口（I2C兼容型）进行编程，并且采用1.8 V CMOS工艺制造。该解码器提供LFCSP封装选项，非常适合空间受限的便携式应用。

应用

智能电话/多媒体手机

汽车信息娱乐

支持视频安全监控的DVR

媒体播放器

优势和特点

支持全球NTSC/PAL/SECAM色彩解调

一个10位模数转换器(ADC)，每通道4倍过采样适用于CVBS、Y/C和YPrPb模式

模拟视频输入通道，片内集成抗混叠滤波器 ADV7280：最多4路输入通道 ADV7280-M：最多8路输入通道

视频输入支持CVBS（复合）、Y/C（S视频）和YPrPb（分量）

NTSC/PAL/SECAM自动检测

高达1.47 V的共模输入范围解决方案

出色的共模噪声抑制能力

5线式自适应2D梳状滤波器和CTI/DNR视频增强特性

自适应数字线路长度跟踪(ADLLT)、信号处理和增强FIFO管理可提供Mini时基校正(TBC)功能

欲了解更多特性，请参考数据手册

相关的评估套件共有2个

EVAL-ADV7280MEBZ - ADV7280MEBZ评估板：

EVAL-ADV7280MEBZ是用于ADV7280-M的评估板。模拟视频馈入视频输入端（Ain1至Ain8）。 EVAL-ADV7280MEBZ可接收CVBS、S-视频(YC)和分量(YPbPr)格式的模拟视频。

EVAL-ADV7280MEBZ将模拟视频转换为MIPI??CSI-2输出视频流（8位YCrCb 4:2:2）。

MIPI??CSI-2输出由差分数据通道（D0+和D0-）以及差分时钟通道（Clk+和Clk-）组成。这些视频流输出至评估板上的SMA连接器。

EVAL-ADV7280EBZ - ADV7280EBZ评估板：

EVAL-ADV7280EBZ是用于ADV7280的评估板。EVAL-ADV7280EBZ由一个ADV7280视频解码器和一个ADV7391视频编码器组成。

模拟视频馈入视频输入端（Ain1至Ain4）。来自视频输入端的模拟视频馈入ADV7280视频解码器。ADV7280视频解码器将模拟视频转换为ITU656数字流。

ADV7280的ITU656数字输出流馈送至接头J5并馈入ADV7391视频编码器。ADV7391视频编码器将数字流转换为模拟YPbPr输出。模拟YPbPr输出馈送至EVAL-ADV7280EBZ上的视频输出连接器。
