ADV3222 - 800 MHz、4:1模拟多路复用器

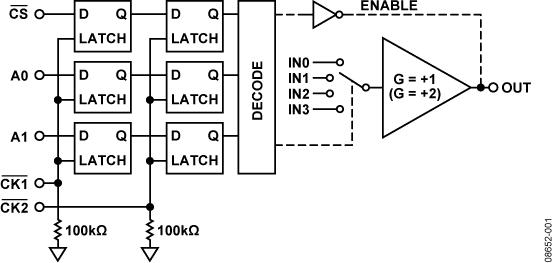

ADV3222是AD公司的一款缓冲模拟交叉点阵列产品，ADV3222是800 MHz、4:1模拟多路复用器，本站介绍了ADV3222的封装应用图解、特点和优点、功能等，并给出了与ADV3222相关的AD元器件型号供参考。

ADV3222 - 800 MHz、4:1模拟多路复用器 - 缓冲模拟交叉点阵列 - 开关和多路复用器 - Analog Devices

产品描述

ADV3221和ADV3222是高速、高压摆率、缓冲4:1模拟多路复用器。其?3 dB信号带宽大于800 MHz，通道切换的1%建立时间少于20 ns。两款器件的串扰性能均低于-58 dB，隔离性能为-67 dB (100 MHz)，因而适合许多高速应用。驱动75 Ω 后部端接负载时，差分增益误差低于0.02%，差分相位误差小于0.02°，0.1 dB平坦度超过100 MHz，是各类信号开关的理想选择。

ADV3221/ADV3222含有一个输出缓冲，可将其置于高阻抗状态。这样可以将多个输出相互连接起来，实现级联信号级，而无需关断通道为输出总线提供负载。ADV3221的增益为+1，ADV3222的增益为+2；两种器件均采用±5 V电源供电，仅消耗不到7.5 mA的空闲电流。通道切换通过锁存控制线路实现，可在多ADV3221/ADV3222环境中实现同步更新。

ADV3221/ADV3222采用16引脚SOIC封装，工作温度范围为-40°C至+85°C扩展工业温度范围。

应用

路由高速信号，包括：
视频（NTSC、PAL、S、SECAM、YUV、RGB）
压缩视频（MPEG、小波）
3级数字视频(HDB3)
数据通信
电信

优势和特点

提供中文数据手册

出色的交流性能带宽：?3 dB 800 MHz（200 mV p-p） 750 MHz（2 V p-p）压摆率：2400 V/μs

低功耗：75 mW，VS = ±5 V

出色的视频性能 0.1 dB增益平坦度：100 MHz 差分增益误差：0.02% 差分相位误差：0.02° (RL = 150 Ω)

ADV3221是HA4344的引脚升级版本

增益：= +1 (ADV3221)或 +2 (ADV3222)

所有不利串扰低：?85 dB（5 MHz）；?58 dB（100 MHz）

锁存控制线路实现同步切换

利用高阻抗输出禁用功能，多个器件可以相连，且不会向输出总线提供负载

16引脚SOIC

相关的评估套件共有1个

EVAL-ADV3222 - ADV3222 评估板：

ADV3221和ADV3222是高速、高压摆率、缓冲4:1模拟多路复用器。其−3 dB信号带宽大于800 MHz，通道切换的1%建立时间少于20 ns。两款器件的串扰性能均低于-58 dB，隔离性能为-67 dB (100 MHz)，因而适合许多高速应用。驱动75 Ω后部端接负载时，差分增益误差低于0.02%，差分相位误差小于0.02°，0.1 dB增益平坦度超过100 MHz，使ADV3221和ADV3222成为各类信号开关的理想选择。

ADV3221/ADV3222含有一个输出缓冲，可将其置于高阻抗状态，以将多个输出相互连接起来，实现级联信号级，而无需关断通道为输出总线提供负载。ADV3221的增益为+1，ADV3222的增益为+2；两款器件均采用±5 V电源供电，仅消耗不到7.5 mA的空闲电流。通道切换通过锁存控制线执行，因而可以在具有多个ADV3221/ADV3222器件的环境中实现同步更新。 ADV3221/ADV3222采用16引脚SOIC封装，工作温度范围为-40°C至+85°C扩展工业温度范围。

本用户指南提供配合ADV3221-EVALZ/ADV3222-EVALZ评估板使用的所有支持文档。 ADV3221/ADV3222数据手册提供更多信息，使用评估板时应同时参考用户指南与数据手册。

EVAL-ADV3222 - 无：

无
