AD7329 - 1 MSPS、8通道、软件可选的真双极性输入、12位（带符号位）A/D转换器

AD7329是AD公司的一款模数转换器 (ADC)产品，AD7329是1 MSPS、8通道、软件可选的真双极性输入、12位（带符号位）A/D转换器，本站介绍了AD7329的封装应用图解、特点和优点、功能等，并给出了与AD7329相关的AD元器件型号供参考。

AD7329 - 1 MSPS、8通道、软件可选的真双极性输入、12位（带符号位）A/D转换器 - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices

产品描述

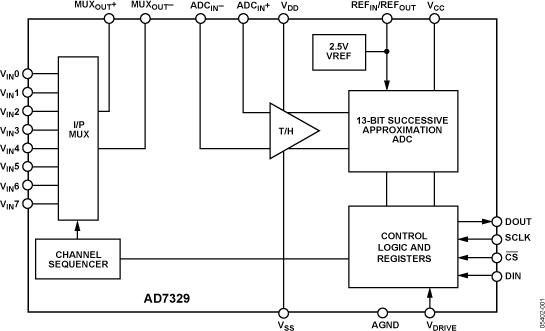

AD7329 是一款8通道、12位带符号位的逐次逼近型ADC。该ADC配有一个高速串行接口，最高吐量可达1 MSPS，还配有另一个高速串行接口，最高吐量可达250 kSPS。

AD7329 可输入真双极性模拟信号，它有四种软件可选范围：±10V、±5V、±2.5V和0至10V。各模拟输入通道均支持独立编程，通过设定范围寄存器中的相应位即可设为四个输入范围之一。

模拟输入通道可配置为单端、全差分或伪差分三种模式之一。模拟输入则通过专门的控制寄存器位进行配置。

该ADC内置一个2.5 V的基准电压，也可采用外部基准。如果在REFIN/OUT 引脚上施加3V外部基准电压，该ADC则可处理±12V真双极性模拟输入范围。对于此±12V输入范围，需采用±12V的VDD和VSS电源。

AD7329配有多路复用器输出引脚和ADC输入引脚。通过这些引脚，必要时，用户可在多路复用器和ADC之间插入缓冲器、差分放大器或抗混叠滤波器，这就意味着，AD7329中的全部八个模拟输入只需要一个驱动器。

AD7329支持多种省电模式，可通过减少吐量降低功耗水平。

产品聚焦

优势和特点

12位带符号位SAR ADC

接受真双极性模拟输入

软件可选输入范围： ±10V, ±5V, ±2.5V, 0 至10 V

八个带通道序列器的模拟输入通道

支持单端、真差分和伪差分模拟输入三种模式

高阻抗模拟输入

低功耗：21 mW

高速串行接口：SPI/QSPI/MICROWIRE兼容

MuxOUT 和ADCIN引脚支持独立访问Mux和ADC

iCMOS™ 工艺技术

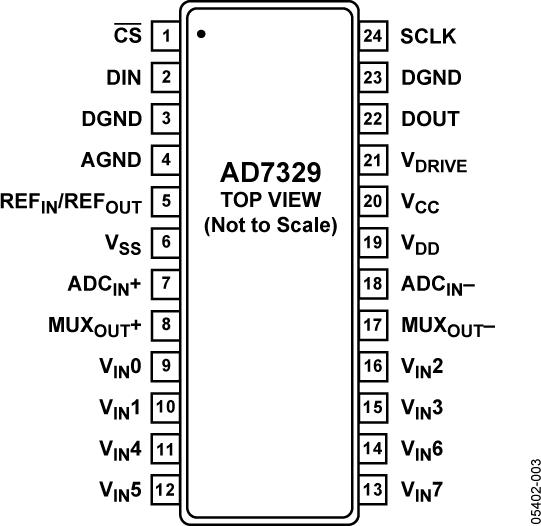

24引脚TSSOP封装

相关的评估套件共有1个

EVAL-AD7329 - AD7329 评估板：

EVAL-AD7329CBZ是针对AD7329的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。

EVAL-AD7329 - 无：

无
