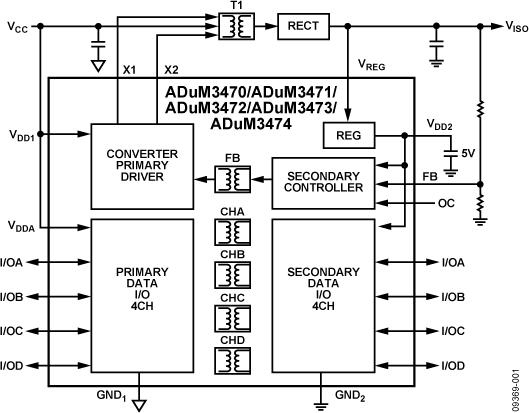

ADuM3470/ADuM3471/ADuM3472/ADuM3473/ADuM3474 均为四通道数字隔离器，集成PWM控制器和变压器驱动器以驱动隔离式DC/DC转换器。该DC/DC转换器基于ADI公司的iCoupler技术，提供2 W、3.3 V至24 V的调节隔离电源，输入电源电压为5.0 V或3.3 V。这样在2 W隔离设计中，无需使用单独的隔离式DC/DC转换器。iCoupler芯片级变压器技术用于隔离逻辑信号；集成的变压器驱动器带隔离副边控制功能，可以提高隔离式DC/DC转换器的效率。因此，可提供小尺寸、完全隔离的解决方案。

ADuM347x隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率。

应用
- RS-232/RS-422/RS-485收发器
- 工业现场总线隔离
- 电源启动偏置和栅极驱动
- 隔离传感器接口
- 过程控制

隔离式PWM控制器

集成变压器驱动器

可调的稳压输出：3.3 V至24 V

2 W输出功率

效率：70%（400 mA保证负载、5.0 V输出时）

四个DC至25 Mbps (NRZ)信号隔离通道

20引脚SSOP封装

工作温度最高可达：105℃

高共模瞬变抗扰度：>25 kV/μs

可调振荡器频率：200 kHz至1 MHz

上电时提供软启动功能

逐脉冲过流保护

热关断

2,500 V rms隔离

提供评估板

符合汽车应用标准

EVAL-ADUM3471 - EVAL-ADUM3471：ADUM3470/3471/3472/3473/3474评估板：

EVAL-ADuM3471EBZ为集成变压器驱动器的ADuM347x系列4通道数字隔离器演示了两种独立的应用。它有两个独立的电源电路：一个双电源和一个单电源。开关频率可以在200 kHz至1000 kHz范围内进行设置。它支持多种不同的I/O配置和多个变压器选项。该评估板配有两个ADuM3471隔离器。

EVAL-ADUM3471 - 无：

无
