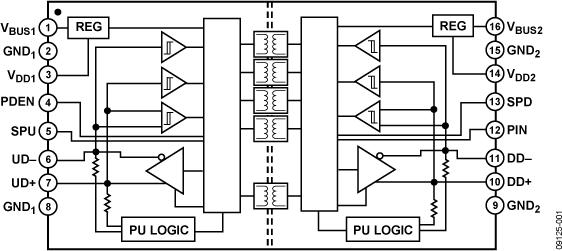

ADuM3160是一款采用ADI公司iCoupler 技术的USB端口隔离器，它将高速CMOS工艺与单片空芯变压器技术相结合，可提供优异的工作性能，并且很容易与低速和全速USB兼容外设集成。

许多微控制器实施的USB只向外部引脚提供D+和D?线路。这在许多情况下都符合需求，因为它仅需极少的外部器件，并简化了设计；不过，当需要隔离时，这会带来难题。由于USB线路必须在主动驱动D+/D?与允许外部电阻设置总线状态之间切换，因此ADuM3160结构既可以检测数据流向，同时也能够控制输出缓冲的状态。数据流向根据一个个分组确定。

ADuM3160将基于边沿检测的iCoupler技术与内部逻辑结合使用，可实现透明、易于配置、面对上游的端口隔离器。隔离上游端口具有电路简单、电源管理和操作稳健等多种优势。

这款隔离器的传播延迟与标准集线器和电缆的传播延迟相当。它可以采用任一侧的3.0 V至5.5 V电源电压供电，并能在内部将该电压调节至信号电平，从而与VBUSx直接相连。ADuM3160对上拉电阻进行隔离控制，以便外设能控制连接时序。该器件在空闲状态下的电流非常低，因此不需要挂起状态。

该USB隔离器评估板可以通过标准线缆或分立布线与现有应用轻松接口。该板允许配置ADuM3160和ADuM4160芯片的所有特性，并支持各种可能的电源方案。该评估板还支持共模电压，但不推荐用于执行安全相关测试，如耐高压测试等。这类测试应在器件级或生产板上进行。

ezLINX™ iCoupler?隔离接口开发环境为开发人员提供了高性价比、即插即用的方法，支持八个物理层评估，同时满足数字隔离通信标准（USB、RS-422、RS-485、RS-232、CAN、SPI、I2C和LVDS）。Blackfin? ADSP-BF548处理器用于运行uCLinux操作系统，可轻松通过开源硬件和软件平台定制。 为设计和评估隔离通信标准的嵌入式设计师和系统架构师极大地缩短了开发时间。 ezLINX上的接口采用ADI的隔离式收发器，该收发器集成了iCoupler®和isoPower?数字隔离器技术
