产品描述

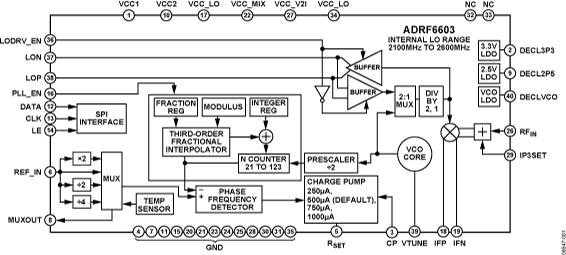

ADRF6603是一款高动态范围有源混频器，集成小数N分频锁相环(PLL)和压控振荡器(VCO)，用于内部混频器LO的产生。

ADRF6603与ADRF6602共同构成了一个集成PLL/混频器系列，涵盖2100 MHz至2600 MHz频率范围。

PLL基准输入支持12 MHz至160 MHz范围内的输入频率。PFD输出控制一个电荷泵，其输出驱动一个片外环路滤波器。

环路滤波器输出再施加于一个集成式VCO。VCO输出(2× fLO)施加于一个LO分频器和一个可编程PLL分频器。可编程PLL分频器由一个Σ-Δ调制器(SDM)进行控制。SDM的模数可以在1至2047范围内编程。

有源混频器可将单端50 Ω RF输入转换为200 Ω差分IF输出。IF输出的工作频率最高可达500 MHz。

ADRF6603采用先进的硅-锗BiCMOS工艺制造，提供40引脚、裸露焊盘、6 mm × 6 mm、符合RoHS标准的LFCSP封装，额定温度范围为?40°C至+85°C。

应用

蜂窝基站

优势和特点

集成小数N分频PLL的Rx混频器

RF输入频率范围：1100 MHz至3200 MHz

内部LO频率范围：2100 MHz至2600 MHz

输入P1dB：14.6 dBm

输入IP3：27 dBm

通过外部引脚优化输入IP3

SSB 噪声系数

IP3SET引脚开路：14.2 dB

IP3SET引脚3.3 V：15.2 dB

电压转换增益：6.9 dB

200 Ω IF输出匹配阻抗

IF 3 dB 带宽：500 MHz

可通过三线式SPI接口进行编程

40引脚、6 mm × 6 mm LFCSP封装
