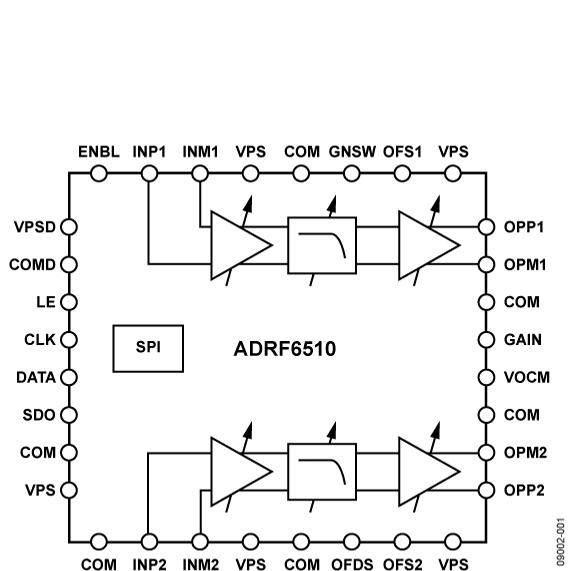

ADRF6510集成一对匹配的完全差分低噪声、低失真可编程滤波器和可变增益放大器。每个通道都能够抑制较大的带外干扰信号，同时忠实放大所需信号，因而模数转换器的带宽和分辨率要求得以降低。两个通道匹配出色，而且在所有增益和带宽设置下都具有很高的无杂散动态范围，因此ADRF6510非常适合具有密集星座图、多个载波并存在邻近干扰的正交(I-Q)通信系统。

滤波器提供6极点巴特沃兹响应，其1 dB转折频率可通过SPI端口在1 MHz至30 MHz范围内进行编程，步进为1 MHz。滤波器之前的前置放大器提供6 dB或12 dB的引脚可编程增益选项，它可设置400 Ω的差分输入阻抗，并具有1.5 V至2.5 V驱动范围、默认值为2.1 V的共模电压。

滤波器后接的可变增益放大器提供50 dB的连续增益控制，斜率为30 mV/dB。输出缓冲器提供10 Ω的差分输出阻抗，能够以1.5 V峰峰值电压驱动1 kΩ负载。输出共模电压默认为Vps/2，但可以通过VOCM引脚进行编程。如果希望进行直流耦合工作，可以禁用内置的直流失调校正环路。高通转折频率由引脚OFS1和OFS2上的外部电容确定。

ADRF6510的工作电源电压为4.75 V至5.25 V；当编程为最高带宽设置时，其最大功耗为250 mA。禁用时的功耗为2 mA。它采用先进的硅-锗BiCMOS工艺制造，提供32引脚、裸露焊盘LFCSP封装，额定温度范围为-40°C至+85°C。

应用

本页提供30 MHz双通道可编程滤波器和可变增益放大器ADRF6510的评估板订购信息。
