ADI参考设计: 基于IEC61850的智能电子设备(IED)系统
ADM3052是一款隔离式控制器区域网络(CAN)物理层收发器，集成V+线性调节器，符合ISO 11898标准。

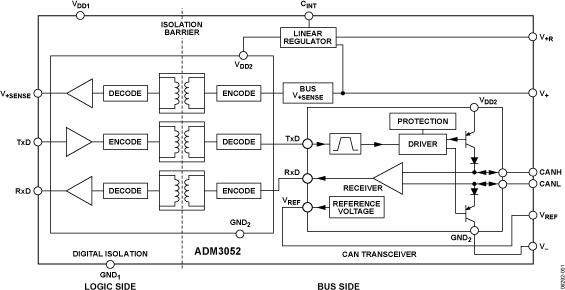

该器件采用ADI公司的 iCoupler® 技术，将三通道隔离器、CAN收发器和LDO调节器集成于单封装中。逻辑侧VDD1上的3.3V或5V单电源与总线侧V+上的24V单电源隔离。

ADM3052在CAN协议控制器与物理层总线之间创建一个隔离接口。它能以最高1Mbps的数据速率工作。

该器件的总线引脚（V+、V?、CANH和CANL）集成有接线错误保护功能。

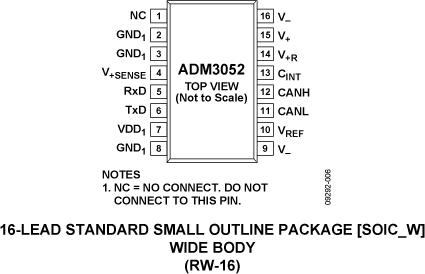

该器件具有限流和热关断特性，可防止发生输出短路以及总线短接至地或电源引脚的情况。额定温度范围为工业温度范围，提供16引脚、宽体SOIC封装。

应用

CAN 数据总线

工业现场网络

DeviceNet 应用

5 kV rms 隔离式CAN收发器

集成V+线性调节器

总线侧由V+和V−供电

工作电压（V+）：11 V至25 V

工作电压(VDD1：5V或3.3V

符合ISO 11898标准

最高1Mbps 高速数据传输率

总线引脚提供短路保护

集成总线接线错误保护

无电节点不干扰总线

总线支持110个或更多节点

欲了解更多特性，请参考数据手册

EVAL-ADM3052 - ADM3052 评估板：

本页提供此产品的评估板订购信息。

EVAL-ADM3052 - 无：

无
