AD8363 - 50 Hz ～6 GHz 50 dB TruPwr?检波器

AD8363是AD公司的一款RF功率检波器产品，AD8363是50 Hz ～6 GHz 50 dB TruPwr?检波器，本站介绍了AD8363的封装应用图解、特点和优点、功能等，并给出了与AD8363相关的AD元器件型号供参考。

AD8363 - 50 Hz ～6 GHz 50 dB TruPwr?检波器 - RF功率检波器 - RMS响应检波器 - Analog Devices

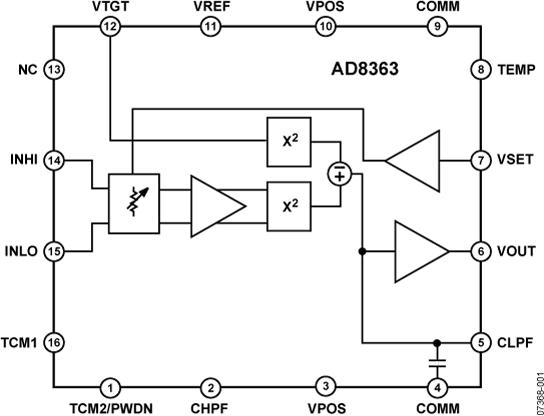

产品描述

AD8363是一款真均方根响应功率检波器，可以直接由单端50 Ω源驱动。这一特性给AD8363带来了极大的频率灵活性，无需使用巴伦或任何其他形式的外部输入调谐，即可支持最高6 GHz的频率。

AD8363具有精确的功率测量功能，不受波形影响，适合各种高频通信和仪器仪表系统。该器件仅需5 V单电源供电和少量电容，使用非常简单，而且具有较高的测量精度。AD8363支持从任意低到6 GHz的频率范围，并可接受均方根值从不到?50 dBm至不低于0 dBm的输入，具有较大的波峰因素，全面超越WiMAX、CDMA、W-CDMA、TD-SCDMA、多载波GSM和LTE信号的精确测量要求。

AD8363可以确定具有复杂低频调制包络的高频信号的真实功率，也可用作简单的低频均方根电压表。其内部失调零点校准环路产生的高通角频可以通过附加于CHPF引脚的电容降低。

用作功率测量器件时，VOUT连至VSET。此时，输出与输入均方根值的对数成比例。读数直接表示为分贝，缩放比例为52 mV/dB或者大约1 V/十倍频程；不过，可以方便安排其他斜率。在控制器模式下，施加于VSET的电压确定输入端所需的功率电平，以将与设定点的偏差调零。输出缓冲可以提供高负载电流。

当在TCM2/PWDN引脚上施加逻辑高电平而使其进入省电模式时，AD8363的功耗为1.5 mW。25°C时，可在大约30 μs内恢复至60 mA的标称工作电流。AD8363采用16引脚4 mm × 4 mm LFCSP封装，工作温度范围为?40°C至+125°C。

同时提供完全填充且符合RoHS标准的评估板。

应用

功率放大器线性化/控制环路

多标准、多载波无线基础设施（MCGSM、CDMA、WCDMA、TD-SCDMA、WiMAX、LTE）

发射机功率控制

发射机信号强度指示(TSSI)

RF仪器仪表

优势和特点

高精度均方根直流转换：50 Hz至6 GHz

单端输入动态范围：>50 dB

无需巴伦或外部输入调谐

独立于波形和调制的射频功率检测

以分贝表示的线性输出，缩放比例：52 mV/dB

对数一致性误差：<±0.15 dB

温度稳定性：<±0.5 dB

电源电压范围：4.5 V至5.5 V

工作温度范围：-40℃至+125℃

省电功能：1.5 mW

小尺寸、4 mm ×4 mm LFCSP封装
