ADP5301 - 50 mA/500 mA、高效率、超低功耗降压稳压器

ADP5301是AD公司的一款多路输出稳压器产品，ADP5301是50 mA/500 mA、高效率、超低功耗降压稳压器，本站介绍了ADP5301的封装应用图解、特点和优点、功能等，并给出了与ADP5301相关的AD元器件型号供参考。

ADP5301 - 50 mA/500 mA、高效率、超低功耗降压稳压器 - 多路输出稳压器 - 电源管理 - Analog Devices

产品描述

ADP5301是一款高效率、超低静态电流降压稳压器，其用于调节零负载输出的静态电流仅为180 nA。

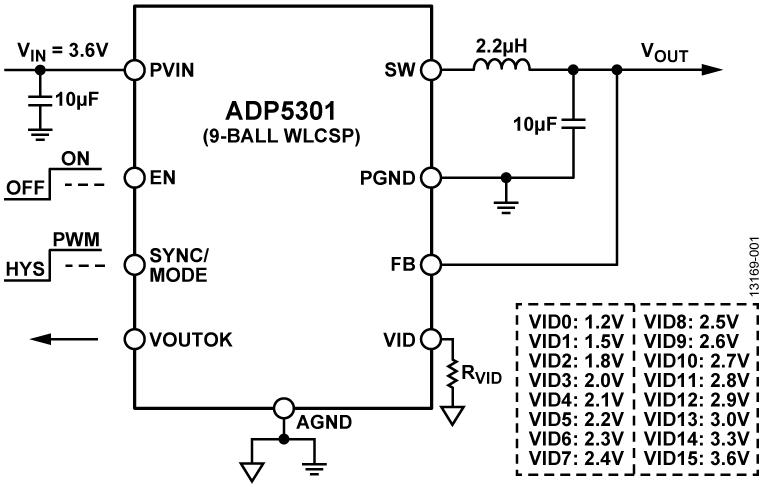

ADP5301的输入启动电压范围为2.15 V至6.50 V，因此可使用多个碱性或NiMH、锂离子电池或其他电源。 0.8 V至5.0 V输出电压通过外部VID电阻和工厂熔丝可选。整个解决方案仅需四个小型外部元件。

ADP5301可通过SYNC/MODE引脚采用迟滞模式和PWM模式工作。稳压器在迟滞模式下实现出色的效率（功耗小于1 mW时），输出电流高达50 mA。稳压器在PWM模式下产生较低的输出纹波，输出电流高达500 mA。灵活的配置能力使得器件可以实现高效率电源管理，以满足最长的电池寿命和低系统噪声要求。

ADP5301包含一个VOUTOK标志，用于监控输出电压并在PWM模式下采用2 MHz开关频率工作。 SYNC/MODE可与1.2 MHz至2.5 MHz频率范围内的外部时钟同步。

ADP5301的其它重要特性包括单独使能、QOD和安全特性，比如过流保护(OCP)、热关断(TSD)和输入欠压闭锁(UVLO)。

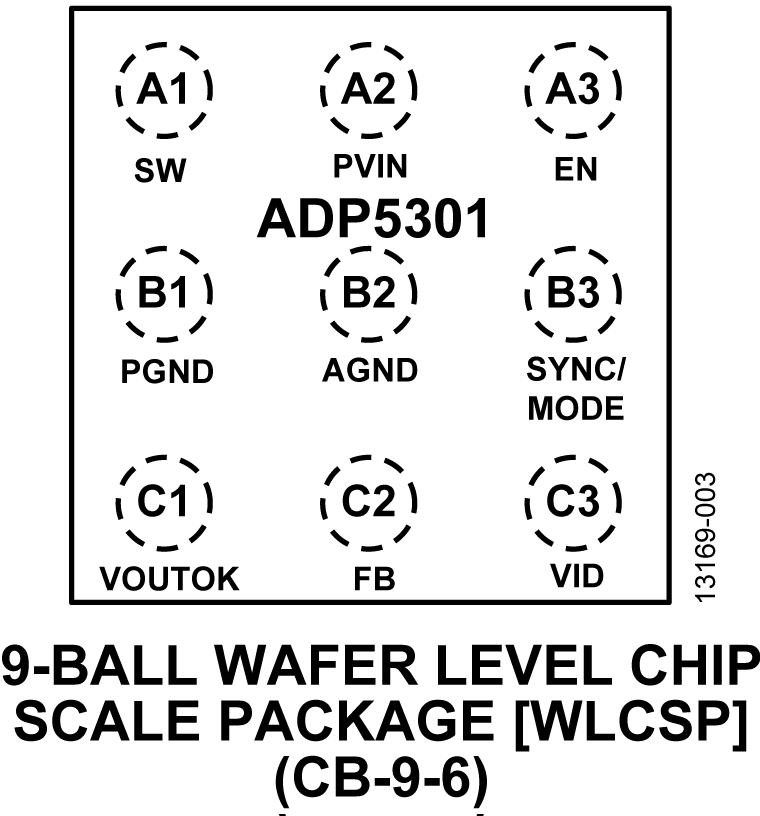

ADP5301采用9引脚、1.65 mm × 1.87 mm WLCSP封装，额定工作温度范围为−40°C至+125°C的结温范围。

应用

能源（煤气和水）计量

便携式和电池供电设备

医疗应用

“保持有效”电源

优势和特点

输入启动电压范围： 2.15 V至6.50 V

工作电压低至2.00 V

超低静态电流：180 nA（无负载）

可选输出电压：1.2 V至3.6 V或0.8 V至5.0 V

输出精度：±1.5%（PWM模式下的整个温度范围内）

可选迟滞模式或PWM工作模式

输出电流高达50 mA（迟滞模式下）高达500 mA（PWM模式下）

VOUTOK标志用于监控输出电压

100%占空比工作模式

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-ADP5301 - ADP5301 Evaluation Board：

The ADP5301 is an ultralow power, synchronous step-down dc-to-dc regulator with a load switch in a 9-ball WLFCSP package. The ADP5301 runs from input voltages of 2.15 V to 6.50 V and requires minimal external components to provide a high efficiency solution with integrated power switch, synchronous rectifier, and internal compensation.

The ADP5301-EVALZ evaluation board provides an easy way to evaluate the device. This user guide describes how to quickly set up the board to collect performance data.

Complete information about the ADP5301 is available in the ADP5301 data sheet, which should be consulted in conjunction with this user guide when using the evaluation board.

EVAL-ADP5301 - 无：

无
