ADP2230 - 双通道、2 MHZ、800 mA、同步、低静态电流降压调节器

ADP2230是AD公司的一款多路输出稳压器产品，ADP2230是双通道、2 MHZ、800 mA、同步、低静态电流降压调节器，本站介绍了ADP2230的封装应用图解、特点和优点、功能等，并给出了与ADP2230相关的AD元器件型号供参考。

ADP2230 - 双通道、2 MHZ、800 mA、同步、低静态电流降压调节器 - 多路输出稳压器 - 电源管理 - Analog Devices

产品描述

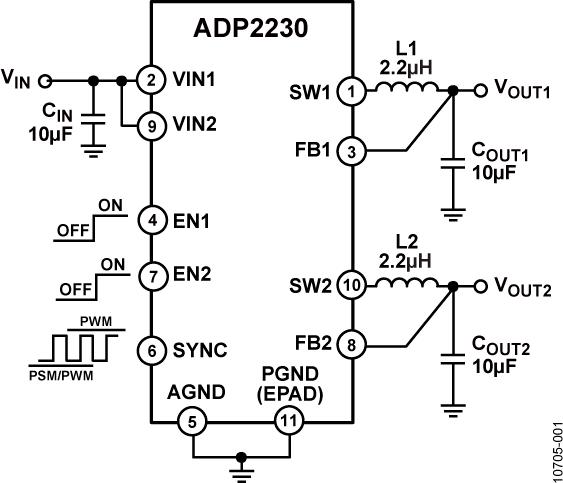

ADP2230集成两个高效率、低静态电流、800 mA、降压、DC-DC转换器，采用小型10引脚3 mm × 3 mm LFCSP封装。整个解决方案仅需五个小型外部元件。当ADP2230使用三个0603电容和两个2 mm × 2 mm电感时，解决方案总面积约为48 mm2，是满足各种便携式应用需求的最小尺寸方案。

ADP2230降压调节器采用专有高速电流模式、恒频PWM控制方案，具有出色的稳定性和瞬态响应。为减少输入电流纹波，降压输出以错相方式工作。为确保便携式应用的电池使用寿命最长，ADP2230提供变频省电模式，在小负载条件下可降低开关频率。

在逻辑控制的关断期间，输入与输出断开，从输入源汲取的电流小于0.1 μA。 ADP2230采用2.3 V至6.5 V输入电压工作，允许使用多个碱性电池、NiMH电池、锂电池或其他标准电源为其供电。

ADP2230提供多种选择来设置工作频率。为实现轻载效率最大化，ADP2230在PSM模式下能以更低的开关频率工作，并随着负载增加而自动切换到PWM模式。当噪声比效率更为重要时，可强制ADP2230采用仅PWM工作模式(2 MHz)。 ADP2230还可通过SYNC引脚与1.5 MHz至2.5 MHz外部时钟同步。使用外部时钟同步控制时，两个降压输出与所施加的时钟信号同相。

ADP2230内置功率开关、同步整流器和补偿元件，可最大程度减少外部器件数量并提高效率。其他重要保护特性包括：欠压闭锁，用来防止电池深度放电；内部软启动，用来防止启动时的输入电流过冲；以及集成式、开关电阻型QOD功能，用于器件禁用时的输出自动放电。短路保护和热过载保护电路可以防止器件在不利条件下受损。

应用

便携式和电池供电设备

自动抄表器(WSN)

POS设备和交易处理设备

移动电话

数码相机和音频设备

医疗仪器

中幅平板电脑

优势和特点

输入电压范围： 2.3 V至6.5 V

固定和可调输出电压选项固定输出电压对选项： 1.2 V/1.8 V、1.2 V/3.3 V、1.8 V/3.3 V

可调输出电压范围： 0.8 V至6 V

最低保证连续输出电流： 800 mA

效率高达94%

省电模式(PSM)下两条通道具有15 μA低静态电流特性

低关断电流： 0.1 μA（典型值）

对于低压差操作，占空比为100%

欲了解更多特性，请参考数据手册

相关的评估套件共有2个

EVAL-ADP2230 - ADP2230 评估板：

ADP2230评估板有助于快速测试ADP2230性能。该评估板附带可调输出选项，允许对多个输出电压进行测试。这些评估板通过预配置，将一路输出设置为1.2 V，一路设置为3.3 V。用户通过替换评估板上的设置电阻可以调整输出。

有关ADP2230双通道降压转换器的更多信息，参见ADP2230数据手册。

ADZS-BF707-BLIP2 - Blackfin低功耗成像平台(BLIP)开发系统：

BlackFin低功耗成像平台(BLIP)是一款针对广泛的实时检测应用的低成本、低功耗嵌入式计算机视觉平台。 BLIP采用业界领先的低功耗Blackfin处理器系列的最新产品以及ADI公司专门优化的软件库。这款解决方案为终端设备制造商提供开箱即用的开发平台，具备多种功能特性，涵盖智能运动检测、人数统计、车辆检测和人脸检测，室内和室外均可使用。 BLIP系统包括直观的配置GUI，支持对捕获的视频进行实时分析，视频还可通过板载USB端口输出或显示，因此它是一种对产品开发极有价值的工具。此外，相关的文档包也非常完备，可帮助客户加快产品上市。
