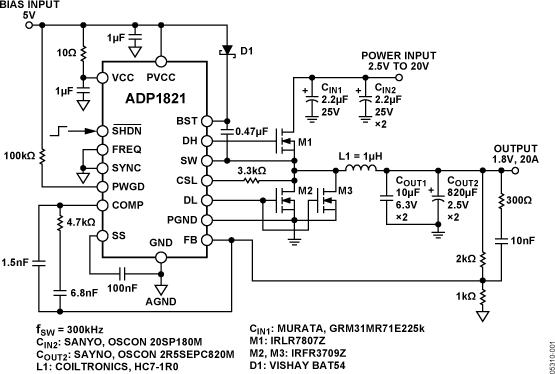

ADP1821是一款价格低廉的多功能、同步、脉冲宽度调制(PWM)、电压模式、降压控制器。它可驱动一个全N沟道功率级，以调节低至0.6 V的输出电压。ADP1821经过配置，可以提供0.6 V至输入电压85%的输出电压，并且其大小适合处理负载点稳压器所用的大型MOSFET。

ADP1821非常适合各种高功率应用，如电信、医疗成像、高性能服务器和工业应用中的DSP和处理器内核电源等。它采用3.7 V至5.5 V电源供电，功率输入电压范围为1.0 V至24 V。

ADP1821采用引脚可选的固定开关频率（300 kHz或600 kHz）工作，以便将外部元件的尺寸和成本降至最小。对于噪声敏感应用，它可以与外部时钟同步，实现300 kHz至1.2 MHz的开关频率。ADP1821包含下列功能：软启动保护，用来限制启动时输入电源的涌入电流；软启动期间提供反向电流保护，用来处理预充电输出；以及利用外部MOSFET检测的独特可调无损耗限流方案。

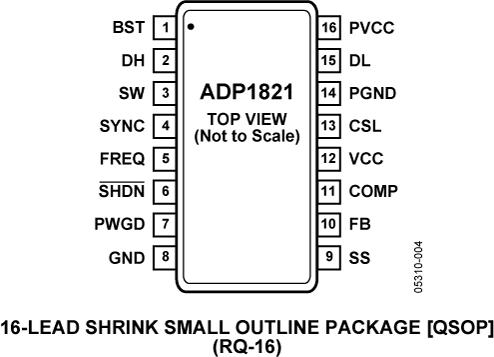

ADP1821的工作温度范围为40°C至+125°C结点温度范围，采用16引脚QSOP封装。

应用

数据手册, Rev. C, 4/07

本页描述ADP1821标准评估板的设计、操作和测试。所有测试中，评估板的输入电压范围均为9 V至15 V，VOUT = 1.8 V时产生最高10 A电流。开关频率固定为600 kHz。
