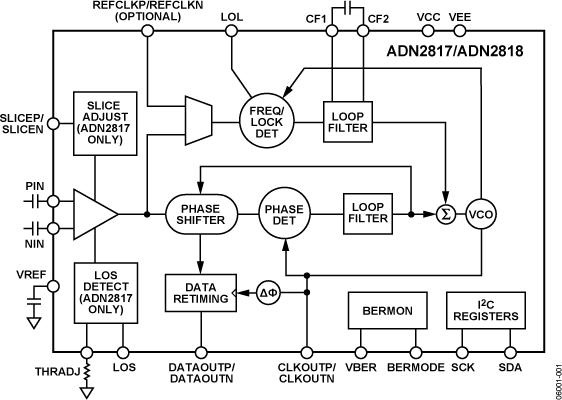

ADN2817典型设计图一

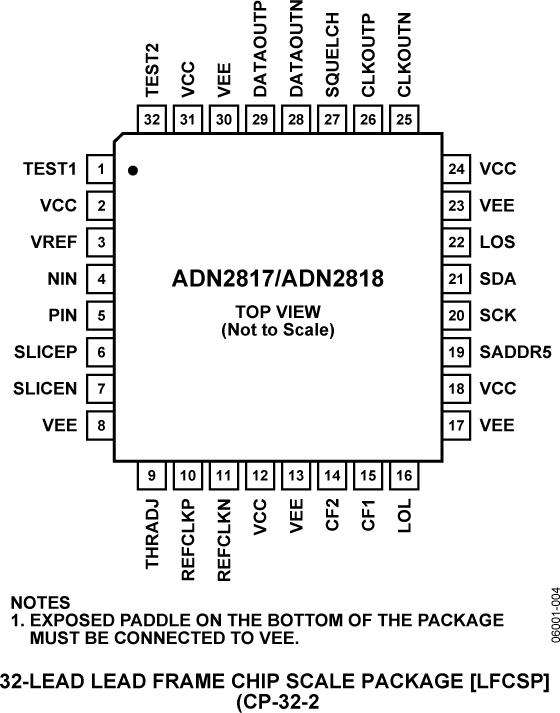

ADN2817典型设计图二
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - ADN2817介绍
ADN2817 - 连续速率10 Mbps至2.7 Gbps时钟和数据恢复IC,集成高灵敏度限幅放大器

ADN2817是AD公司的一款时钟和数据恢复/重定时产品,ADN2817是连续速率10 Mbps至2.7 Gbps时钟和数据恢复IC,集成高灵敏度限幅放大器,本站介绍了ADN2817的封装应用图解、特点和优点、功能等,并给出了与ADN2817相关的AD元器件型号供参考。

ADN2817 - 连续速率10 Mbps至2.7 Gbps时钟和数据恢复IC,集成高灵敏度限幅放大器 - 时钟和数据恢复/重定时 - 光学 - Analog Devices, LLC

产品描述

ADN2817/ADN2818可提供下列接收器功能:量化、信号电平检测、时钟和数据恢复,适用于从10 Mbps到2.7 Gbps的连续数据速率。二者均可自动锁定至所有数据速率,而无需外部参考时钟或编程。这些器件超过所有的SONET抖动要求,包括抖动传递、抖动产生和抖动容差。所有规格均相对于?40°C至+85°C环境温度而言,除非另有说明。

该器件配合PIN二极管和TIA前置放大器,可以实现高度集成的低成本、低功耗光纤接收器。

通过 I2C 接口,可以实现ADN2817/ADN2818的许多可选特性。例如,用户可以回读锁定ADN2817/ADN2818的数据速率;如果要求提供数据速率,用户也可以设置器件,仅锁定至一个特定数据速率。BERMON电路可估计所接收的比特误差率(BER),而无需中断数据。另一方面,用户也可以调整数据采样相位,以优化所接收的BER。

ADN2817/ADN2818采用紧凑型5 mm × 5 mm、32引脚LFCSP封装。ADN2817/ADN2818采用紧凑型5 mm × 5 mm、32引脚LFCSP封装。

应用

  • SONET OC-1, OC-3, OC-12, OC-48和所有相关FEC速率
  • 光纤通道、2×光纤通道、GbE、高清电视等
  • WDM 应答器
  • 再生器/中继器
  • 测试设备
  • 数据手册, Rev. A, 8/08

    优势和特点
  • 串行数据输入:10 Mbps至2.7 Gbps
  • 超过ITU-T抖动要求
  • 集成限幅放大器灵敏度:5 mV(仅ADN2817)
  • 可调限幅电平:±100 mV (仅ADN2817 )
  • 取得专利的双环路时钟恢复架构
  • 可编程LOS检测(仅ADN2817)
  • 集成PRBS发生器和检测器
  • 欲了解更多信息,请参考数据手册
  • 相关的评估套件共有1个
  • EVAL-ADN2817 - ADN2817 评估板:
  • 本页提供此产品的评估板订购信息。

  • EVAL-ADN2817 - 无:
