ADP1655 - 带I2C兼容接口的双路LED闪光灯驱动器

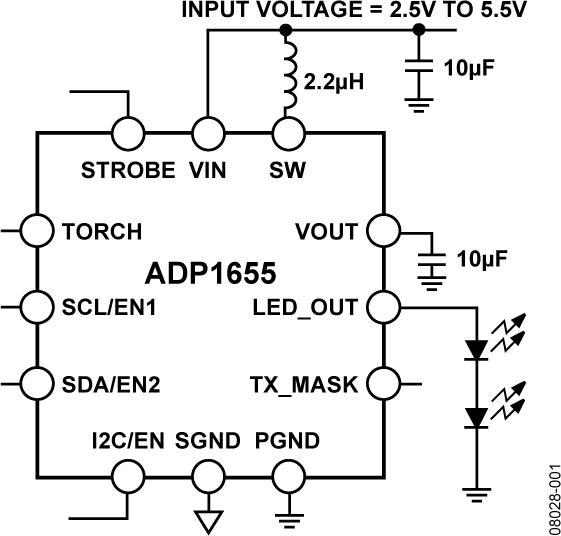

ADP1655是AD公司的一款显示和照明 IC产品，ADP1655是带I2C兼容接口的双路LED闪光灯驱动器，本站介绍了ADP1655的封装应用图解、特点和优点、功能等，并给出了与ADP1655相关的AD元器件型号供参考。

ADP1655 - 带I2C兼容接口的双路LED闪光灯驱动器 - 显示和照明 IC - LED闪光灯驱动器 - Analog Devices

产品描述

ADP1655是一款用于高分辨率照相手机的超小尺寸、高效率双路LED闪光灯驱动器，可在低光照环境下提高图像和视频质量。这款器件集成了一个2MHz同步电感升压电路、一个I2C兼容接口和一个500mA电流源。ADP1655的高开关频率使得可以采用小外形尺寸的2.2mH电感，电流源允许LED阴极接地，以获得改善的散热性能、低EMI和紧凑的布局。

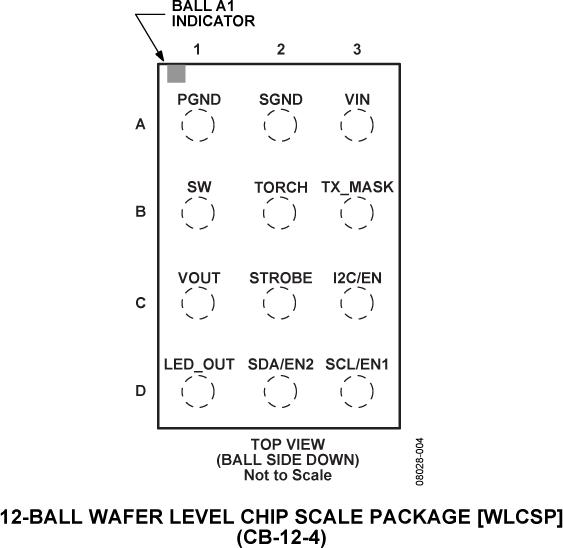

ADP1655在整个电池电压范围内都具有高效率，以最大限度地提高到LED电源转换的输入功率，并使发生闪光时汲取的电池电流降至最低。此外，Tx-mask输入可以在GSM功率放大器电流上升时迅速降低闪光灯LED电流，从而降低电池电流。ADP1655的I2C兼容接口可实现定时器的可编程特性，以及用于工作状态监测和安全控制的电流和状态位回读。ADP1655采用12焊球0.5mm间距的小型WLCSP封装，额定结温范围为-40℃至125℃。
应用

支持照相功能的蜂窝手机、智能手机

数码相机、便携式摄像机、PDA

优势和特点

尺寸超小的解决方案欲了解详情，请参考数据手册

高效率：88%(峰值)在闪光时，降低输入电池电流的高电平在手电筒模式下限制电池电流

I2C可编程闪光灯模式下的电流最高500 mA，精度为5%手电筒模式下的电流最高160 mA，精度为10%欲了解详情，请参考数据手册

控制I2C控制寄存器外部选通引脚外部直接手电筒引脚Tx-Mask输入防止出现高的输入电池电流

安全过热保护、闪光灯暂停、电感故障检测、输出过压保护、短路保护和软启动减少浪涌输入电流

相关的评估套件共有1个

EVAL-ADP1655 - ADP1655评估板：

该评估系统由一个母板和一个子板组成。母板从计算机USB端口提供I2C?信号，并为子板产生I/O电压和数字高低电平信号。对于温度测量，子板既可以直接插入母板中，也可以通过评估套件附送的扁平电缆连接到母板。

母板具有一个3.3 V调节器和两个可调调节器：一个用于提供VDDIO，另一个用于提供ADP1655电源电压(VIC)。子板包含许多跳线和测试点，便于轻松评估电路板。

EVAL-ADP1655 - 无：

无
