ADN4691E/ADN4693E/ADN4696E/ADN4697E都是多点低电压差分信号(M-LVDS)收发器（驱动器和接收器对），工作速率最高可达200 Mbps (100 MHz)。接收器可在-1 V至+3.4 V的共模电压范围内利用低至50 mV的差分输入检测总线状态。总线引脚上提供最高可达±15 kV的ESD保护。这些器件遵循M-LVDS的TIA/EIA-899标准，为TIA/EIA-644 LVDS器件添加了额外的多点能力。

ADN4691E/ADN4693E都是具有25 mV迟滞的1类接收器，因此缓慢变化的信号或输入损耗不至于引起输出振荡。ADN4696E/ADN4697E都是具有失调阈值的2类接收器，可在总线处于空闲状态（总线空闲故障安全）或输入端断开（开路故障安全）时保证输出状态。

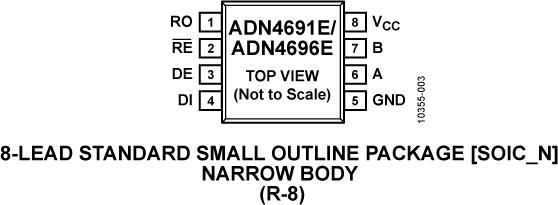

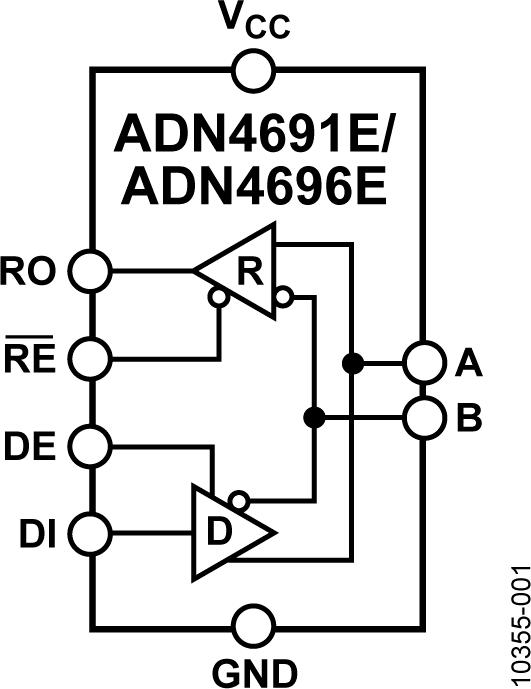

这些器件提供8引脚SOIC封装的半双工配置(ADN4691E/ADN4696E)或14引脚SOIC封装的全双工配置(ADN4693E/ADN4697E)。

应用
- 背板和电缆多点数据传输
- 多点时钟分配
- 低功耗、高速替代器件，可缩短RS-485链路
- 联网和无线基站基础设施

符合M-LVDS的TIA/EIA-899标准

转换速率：200 Mbps (100 MHz)

1类接收器

半双工

M-LVDS总线上的无毛刺上电/关断

驱动器输出转换时间可控

总线引脚提供增强ESD保护 -- ±15 kV HBM（人体模型） -- ±10 kV IEC 61000-4-2，气隙放电 -- ±8 kV IEC 61000-4-2，接触放电

共模范围：-1 V至+3.4V

欲了解更多特性，请参考数据手册

EVAL-ADN4696E - M-LVDS Half-Duplex Evaluation Board (ADN4690E/ADN4691E/ADN4694E/ADN4696E)：

The EVAL-ADN469xEHDEBZ allows quick and easy evaluation of half-duplex M-LVDS transceivers (ADN4690E, ADN4691E, ADN4694E, ADN4696E). The evaluation board allows all of the input and output functions to be exercised without the need for external components. Screw terminal blocks provide convenient connections for power and ground, with SMB jack connectors for high-speed logic and M-LVDS bus signals.

The evaluation board has an 8-lead SOIC footprint for a half-duplex M-LVDS transceiver from the ADN469xE family.

EVAL-ADN4696E - 无：

无
