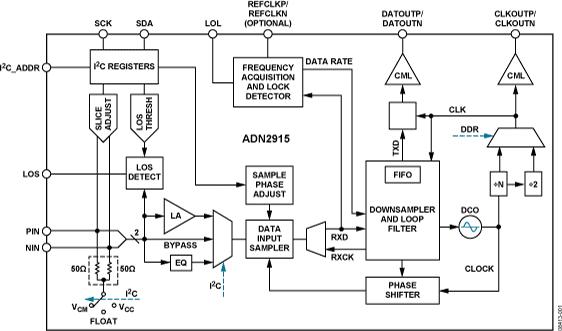

ADN2915可提供下列接收器功能：量化、信号电平检测、时钟和数据恢复，适用于从6.5 Mbps到11.3 Gbps的连续数据速率。它可自动锁定至所有数据速率，而无需外部参考时钟或编程。ADN2915抖动性能超越全部SONET/SDH抖动要求，包括抖动传递、抖动产生和抖动容差。

ADN2915提供手动或自动限幅调整和手动采样相位调整。此外，用户还可选择限幅放大器、均衡器或旁路输入。均衡器为自适应或手动可调整。

当输入信号电平降至用户可编程阈值以下时，接收器前端信号丢失(LOS)检测电路会予以提示。LOS检测电路具有迟滞特性，可防止LOS输出震颤。此外，可通过I2C寄存器读取输入信号强度。

ADN2915还支持伪随机二进制序列(PRBS)生成、位错误检测和输入数据速率回读功能。

ADN2915采用紧凑型4 mm x 4 mm、24引脚芯片级(LFCSP)封装。所有规格均相对于?40°C至+85°C环境温度而言，除非另有说明。

应用

测试码生成和误差检测是设计、开发和调试具有高速串行接口的系统所需的关键功能。

ADI-BERT参考电路解决方案是一款灵活的连续速率模式发生器和误差检测器，最高支持11.3 Gbps，可生成各种工业协议和数据速率的测试码。

ADN2915时钟和数据恢复(CDR) IC可在10 Mbps至11.3 Gbps范围内的任何速率下运行。欲获得有关ADN2915的详情，请参考ADN2915数据手册；使用本参考电路时，应同时参阅该数据手册和UG-551。

ADN29xx（ADN2905、ADN2913、ADN2915和ADN2917）可提供下列接收器功能：量化、信号电平检测、时钟和数据恢复，适用于从6.5 Mbps到11.3 Gbps的连续信号数据速率。 ADN29xx自动锁定该数据信号，无需参考外部时钟或额外编程。 这些器件超过所有的SONET/SDH抖动要求，包括抖动传递、抖动产生和抖动容差。 所有规格均相对于-40°C至+85°C温度范围而言，除非另有说明。

为获得最佳的输入信号检测性能，ADN29xx输入电路可配置为限幅放大器、均衡器或0 dB均衡器。 此外，ADN29xx可以手动控制采样相位和限幅调整电平以优化输入数据眼部检测。

信号丢失(LOS)只能在限幅放大器输入模式下使用。 置位LOS表明输入信号电平已低于预设阈值。 LOS检测电路提供典型的6.0 dB迟滞特性以防LOS输出震颤。

置位失锁(LOL)表明输入信号速率偏移CDR VCO频率超过1000 ppm。

ADN29xx采用紧凑型4 mm x 4 mm、24引脚芯片级封装(LFCSP)。

该产品数据手册提供ADN2905/ADN2913/ADN2915/ADN2917的完整规格，使用评估板时应同时参考用户指南与数据手册。

ADN2905、ADN2913、ADN2915和ADN2917为引脚兼容的器件，具有相同的评估板。 每个EVALZ-ADN29xx评估板填充有不同的DUT： EVALZ-ADN2905上填充有ADN2905、EVALZ-ADN2913上填充有ADN2913、EVALZ-ADN2915上填充有ADN2915和EVALZ-ADN2917上填充有ADN2917。
