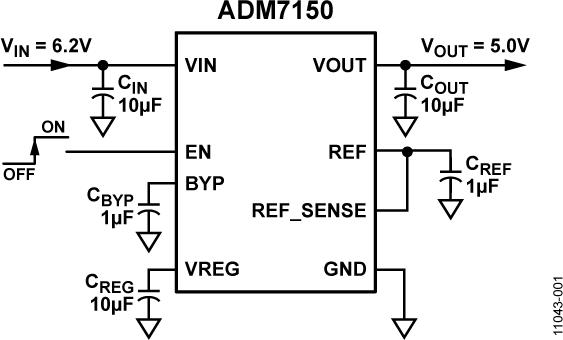

ADM7150是一款低压差线性稳压器，采用4.5 V至16 V电源供电，最大输出电流为800 mA。 这些器件采用先进的专有架构，提供高电源抑制、低噪声特性，利用一个10 μF陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。

ADM7150提供1.8 V、2.8 V、3.0 V、3.3 V和5.0 V固定输出。 16路固定输出电压的范围为1.5 V至5.0 V，可按需提供。

ADM7150稳压器的典型输出噪声为1.0 μVrms（100Hz至100KHz，固定输出电压），10 KHz以上时的噪声频谱密度小于1.7nV/√Hz。 ADM7150提供8引脚、3 mm × 3 mm LFCSP封装和8引脚SOIC封装，不仅非常紧凑，而且还具有出色的散热性能，适合要求最大800 mA输出电流的薄型、小尺寸应用。

ADM7150是一款固定Vout器件。 欲了解ADM7150的可调Vout版本，请查看 ADM7151。

ADM7150CP-EVALZ和ADM7151CP-04-EVALZ评估板分别用于演示ADM7150和ADM7151线性稳压器的功能。

使用单个电压源、电压表、电流表和负载电阻，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

更多有关线性稳压器的详情，请参考 ADM7150 和 ADM7151 数据手册。

注意：ADM7151为可调器件，需使用两个电阻才能设置输出电压

AD-FMCOMMS6-EBZ评估板是一款400MHz至4.4GHz接收器，采用AD9652 双通道16位模数转换器、ADL5566高动态范围RF/IF双通道差分放大器和ADL5380 正交解调器。

它采用的是一种I和Q解调方法，可直接转换（亦称为零差或零中频）接收器架构。 与可以执行多次频率转换的超外差式接收机相比，直接变频无线电只能执行一次频率转换。 一次频率转换的优势如下：

这种拓扑可提供镜像抑制能力，并能快速部署差分信号环境。 该评估板集成放大级，可保持ACD的满量程输入。 板上集成本振和ADC时钟，共享相同的参考信号，防止拖尾现象。 该产品的尺寸兼容VITA57，所有直流电源均从数据捕捉板通过FMC连接器进行路由。 这款评估板展示了高性能的接收器信号链，针对采用“现成商业技术”(COTS)组件的军事和通信雷达应用。 整体电路的带宽为220MHz，通带平坦度为+/_ 1.0 dB。 145MHz中频时，测得的SNR和SFDR分别为64dB和75dBc。
