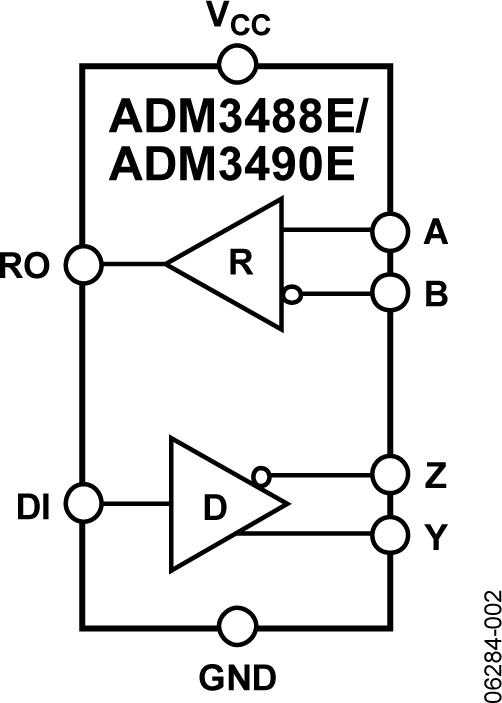

ADM3488E - 典型设计图:

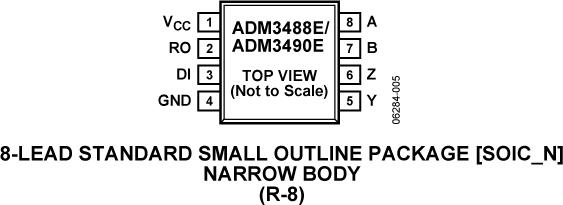

ADM3488E典型设计图一
ADM3488E典型设计图二
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - ADM3488E介绍
ADM3488E - 3.3 V、±15 kV ESD保护、RS-485/RS-422收发器(全双工、250kbps)

ADM3488E是AD公司的一款接口RS-485和RS-422产品,ADM3488E是3.3 V、±15 kV ESD保护、RS-485/RS-422收发器(全双工、250kbps),本站介绍了ADM3488E的封装应用图解、特点和优点、功能等,并给出了与ADM3488E相关的AD元器件型号供参考。

ADM3488E - 3.3 V、±15 kV ESD保护、RS-485/RS-422收发器(全双工、250kbps) - 接口RS-485和RS-422 - 接口和隔离 - Analog Devices, LLC

产品描述

ADM3483E/ADM3486E/ADM3488E/ADM3490E/ADM3491E均为3.3 V低功耗数据收发器,提供±15 kV ESD保护,适用于多点总线传输线路的全双工和半双工通信。这些器件针对平衡数据传输而设计,符合TIA/EIA标准RS-485和RS-422。

ADM3483E/ADM3486E均为半双工收发器,驱动器和接收器共用差分线路,但各自具有独立的使能输入。ADM3488E/ADM3490E/ADM3491E均为全双工收发器,驱动器输出和接收器输入各具有专用差分线路。ADM3491E的驱动器和接收器同样各具有独立的使能输入。

这些器件具有12 kΩ接收器输入阻抗,允许一条总线最多连接32个收发器。由于任一时间仅使能一个驱动器,因此禁用或关断驱动器的输出处于三态,避免总线过载。

为了减小端接不当总线的反射所引起的电磁辐射(EMI)和数据误差,ADM3483E/ADM3486E/ADM3488E的驱动器输出压摆率受限。接收器具有故障安全特性,当输入浮地时,可确保输出保持逻辑高状态。热关断电路可防止总线竞争或输出短路导致功耗过大。这些器件的额定温度范围为工业温度范围,提供8引脚和14引脚窄体SOIC封装。

应用

  • 功率/电能计量
  • 电信
  • 对电磁辐射敏感的系统
  • 工业控制
  • 局域网
  • 优势和特点
  • 符合TIA/EIA RS-485/RS-422标准
  • RS-485输入/输出引脚提供±15 kV ESD保护
  • 数据速率: ADM3483E/ADM3488E:250 kbps
  • 半双工
  • 总线上最多32个节点
  • 接收器开路故障安全设计
  • 禁用或关断时输出处于高阻抗状态
  • 共模输入范围:−7 V至+12 V
  • 热关断和短路保护
  • 工业标准75176引脚排列
  • 8引脚SOIC封装
  • 相关的评估套件共有1个
  • EVAL-RS485FD8EBZ - 标准RS-485全双工(8引脚SOIC封装)评估板EVAL-RS485FD8EBZ:
  • EVAL-RS485FD8EBZ支持轻松而快速地评估采用标准8引脚SOIC封装的全双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O,以实现驱动器输入(DI)和接收器输出(RO)。总线信号A、B、Y和Z(全双工总线)可连接至一个总线螺丝端子板。A、B之间以及Y、Z之间连接端接电阻。端接电阻可在半双工配置下连接(A至Y、B至Z),以便对RS-485驱动器进行评估。针对接收器输入端的上拉和下拉(偏置电阻)提供封装,以便评估采用该配置的RS-485接收器。

    用于板上评估的器件需另外订购。

  • EVAL-RS485FD8EBZ - 无:
