ADM2485 - 2.5 kV信号隔离、高速(16 Mbps)、半双工RS-485收发器,内置变压器驱动器
ADM2485是AD公司的一款标准数字隔离器产品,ADM2485是2.5 kV信号隔离、高速(16 Mbps)、半双工RS-485收发器,内置变压器驱动器,本站介绍了ADM2485的封装应用图解、特点和优点、功能等,并给出了与ADM2485相关的AD元器件型号供参考。
ADM2485 - 2.5 kV信号隔离、高速(16 Mbps)、半双工RS-485收发器,内置变压器驱动器 - 标准数字隔离器 - 隔离式RS-485 - Analog Devices
ADM2485差分总线收发器是一款集成式电流隔离器件,适用于多点总线传输线路的双向数据通信。它针对平衡传输线路而设计,符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)标准。
该器件采用ADI公司的iCoupler技术,将3通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。片内振荡器输出一对方波,以驱动外部变压器提供隔离电源。器件逻辑端可以采用5 V或3.3 V电源供电,总线端则采用5 V隔离电源供电。
ADM2485驱动器具有高电平有效使能特性。驱动器差分输出与接收器差分输入内部相连,形成差分输入/输出端口;当驱动器禁用时,或者当VDD1或VDD2 = 0 V时,该端口向总线提供极小的负载。该器件还具有高电平有效接收器禁用特性,可使接收器输出进入高阻抗状态。

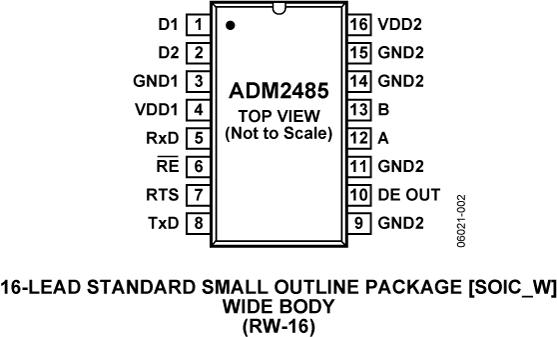

该器件具有限流和热关断特性,可防止发生输出短路以及总线竞争导致功耗过大的情况。该器件的额定温度范围为工业温度范围,提供16引脚、宽体SOIC封装。
应用
--隔离式RS-485/RS-422接口
--PROFIBUS 网络
--工业现场网络
--多点数据传输系统
数据手册,Rev. A,12/07
ADM2485评估板支持快速而轻松地评估ADM2485隔离式RS-485收发器。 所有输入和输出功能都可以通过该评估板执行,无需任何外部元件。 当ADM2485的逻辑端采用3.3 V电源供电时,需用一个1:2.2 (DA2304_AL)变压器T1将电源电压从3.3 V设为6 V。这样可以确保ADP667 LDO具有足够的裕量,可以提供5 V调节输出(EVAL-ADM2485EB3Z)。
若ADM2485的逻辑端采用5 V电源供电时,需采用匝数比为1:1.5 (DA2303_AL)的变压器T1,以便ADP667 LDO具有足够的裕量,可以提供5 V调节输出(EVAL-ADM2485EB5Z)。
无
