ADL5902 - 100 MHz至9 GHz、60 dB TruPwr?检波器

ADL5902是AD公司的一款RF功率检波器产品，ADL5902是100 MHz至9 GHz、60 dB TruPwr?检波器，本站介绍了ADL5902的封装应用图解、特点和优点、功能等，并给出了与ADL5902相关的AD元器件型号供参考。

ADL5902 - 100 MHz至9 GHz、60 dB TruPwr?检波器 - RF功率检波器 - RMS响应检波器 - Analog Devices

产品描述

ADL5902是一款真均方根响应功率检波器，当采用单端50 Ω信号源驱动时，测量范围为60 dB。这一特性使得该器件无需巴伦或任何其它形式的外部输入调谐，因此具有极高的频率灵活性，工作频率最高可达9 GHz。

ADL5902适用于各种高频通信系统和要求对信号功率做出精确响应的仪器仪表。它易于使用，仅需5 V单电源和几个电容便可工作，能够采用单端输入或通过巴伦采用差分输入进行驱动。ADL5902可以在100 MHz以下至9 GHz以上的频率范围内工作，不仅支持均方根值在1 mV至1 V以上的输入，而且具有较大波峰因素，超过了精确测量WiMAX、CDMA、WCDMA、TD-SCDMA、多载波GSM和LTE信号的要求。

ADL5902可以确定具有复合低频调制包络的高频信号的真实功率，或者用作简单的低频均方根电压计。

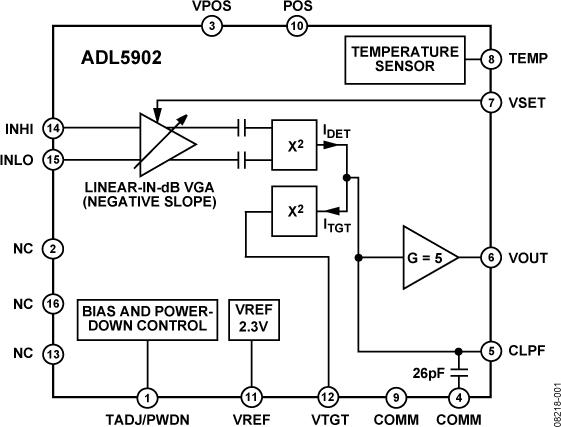

作为功率测量器件使用时，VOUT与VSET连接，输出与输入均方根值的对数成比例。也就是说，读数直接以分贝形式显示，可以方便地将比例调整为50 mV/dB；也可以采用其它斜率。在控制器模式下，施加于VSET的电压决定输入端要求的功率电平，使之与设定点的偏差归零。输出缓冲可以提供高负载电流。

25°C时，ADL5902的工作电流典型值为65 mA。它采用16引脚LFCSP封装，工作温度范围为?40°C至+125°C。提供评估板。

应用

功率放大器线性化/控制环路

发射机功率控制

发射机信号强度指示(TSSI))

RF 仪器

优势和特点

精确的均方根至直流转换（100 MHz至9 GHz）

单端输入动态范围：60 dB

无需巴伦或外部输入调谐

与波形和调制无关，如GSM/CDMA/WCDMA/TD-SCDMA/WiMAX/LTE等

线性dB输出，调整比例：50 mV/dB

温度稳定性：<±0.3 dB

所有功能均具有出色的温度和电源稳定性

工作电压范围：4.5 V至5.5 V，温度范围：−40°C至+125°C

节电功能

小尺寸、4 mm × 4 mm LFCSP封装

与 AD8363 TruPwr™ 检波器引脚兼容
