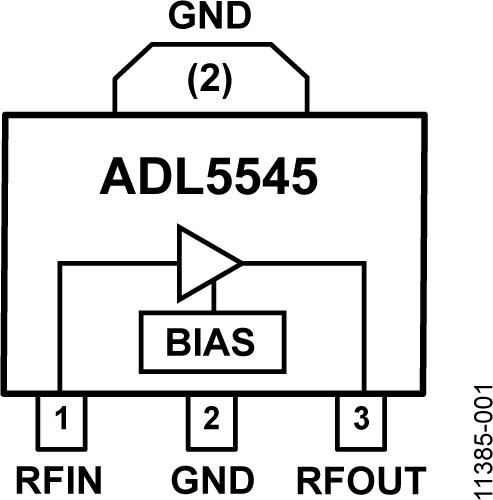

ADL5545 - 典型设计图：
AD芯片：
- MAX32566-LNS+ - 嵌入式 - 微控制器
- MAX708TCUA+ - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LTC1628IG#TR - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- AD8005ARZ - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC4263CDE-1#PBF - 集成电路（IC） > 电源管理（PMIC） > 以太网供电（PoE）控制器
- LTC2903CS6-A1#TR - 集成电路（IC） > 电源管理（PMIC） > 监控器
- MAX1697UEUT-T - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- MX7820KEWP+T - 数据采集 - 模数转换器（ADC）
- LT3010EMS8E-5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- HMC820LP6CETR - 集成电路（IC） > 时钟/定时 > 时钟发生器，PLL，频率合成器
ADL5545 - 30 MHz 至 6 GHz RF/IF 增益模块
ADL5545是AD公司的一款RF放大器产品，ADL5545是30 MHz 至 6 GHz RF/IF 增益模块，本站介绍了ADL5545的封装应用图解、特点和优点、功能等，并给出了与ADL5545相关的AD元器件型号供参考。
ADL5545 - 30 MHz 至 6 GHz RF/IF 增益模块 - RF放大器 - 增益模块 - Analog Devices
产品描述
ADL5545是一款单端RF/IF增益模块放大器，可在30 MHz至6 GHz范围内提供宽带操作。采用5 V电源供电时，ADL5545功耗仅为56 mA，OIP3超过36dBm。
ADL5545具有24 dB增益，增益不随频率、温度、电源、器件而变化。该放大器采用工业标准SOT-89封装，在输入和输出内部匹配50 Ω，能够简单地使用于各种不同的应用中。所需的外部元件只有输入/输出交流耦合电容、电源去耦电容和直流偏置电感。
ADL5545采用InGaP HBT工艺制造而成，ESD额定值为±1.5 kV（1C类）。额定温度范围为?40℃至+105℃的宽温度范围，并提供配置齐全且符合RoHS标准的评估板。
优势和特点
相关的评估套件共有1个
ADL5545-EVALZ是一款配置齐全的4层FR4评估板。正常工作时需使用一个5 V/200 mA单电源。应将5 V电源连接至测试环路的VSUP和GND引脚。施加RF输入至SMA连接器的RFIN引脚。SMA连接器的RFOUT引脚提供RF输出。
无
