ADUM1411 - 四通道数字隔离器

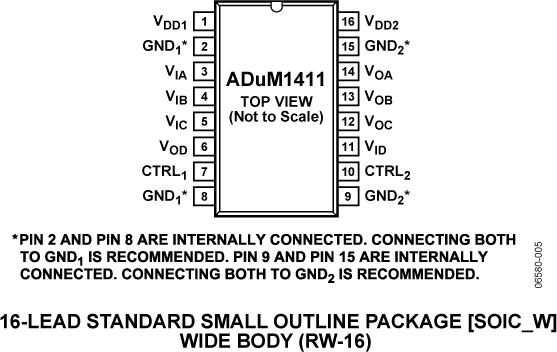

ADUM1411是AD公司的一款标准数字隔离器产品，ADUM1411是四通道数字隔离器，本站介绍了ADUM1411的封装应用图解、特点和优点、功能等，并给出了与ADUM1411相关的AD元器件型号供参考。
ADUM1411 - 四通道数字隔离器 - 标准数字隔离器 - 接口和隔离 - Analog Devices, LLC
产品描述

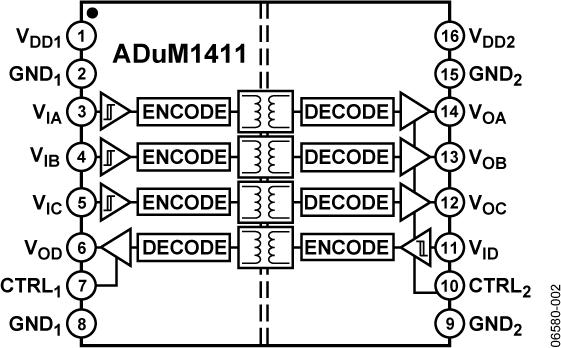

ADuM141x是采用ADI公司iCoupler 技术的四通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。
iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler 数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。这些iCoupler 产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下， iCoupler 器件的功耗只有光耦合器的1/10至1/6。
ADuM141x隔离器提供四个独立的隔离通道，支持多种通道配置和最高达10 Mbps的数据速率（请参考“订购指南”）。所有型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。所有产品均有默认输出控制引脚。利用该引脚，用户可以定义无输入电源时输出所采取的逻辑状态。与其它光耦合器不同，ADuM141x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。
应用
--通用多通道隔离
--SPI 接口/数据转换器隔离
--RS-232/RS-422/RS-485收发器
--工业现场总线隔离
优势和特点
双向通信3 V/5 V 电平转换工作温度最高可达105°C数据速率最高可达10 Mbps (NRZ)5 V电源： 每个通道1.3 mA（最大值，0 Mbps至2 Mbps） 每个通道4.0 mA（最大值，10 Mbps）3 V 电源： 每个通道0.8 mA（最大值，0 Mbps至2 Mbps） 每个通道1.8 mA（最大值，10 Mbps）可编程默认输出状态高共模瞬变抗扰度：>25 kV/µs16引脚宽体SOIC封装，符合RoHS标准UL 认证：1分钟2500 Vrms，符合UL 1577标准CSA 元件验收通知#5AVDE 合格证书 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 VIORM = 560 V 峰值
相关的评估套件共有1个
EVAL-ADUMQS - EVAL-ADUMQS：EVAL-ADuMQSEBZ能与大部分iCoupler?和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。
支持的iCoupler?产品：
ADuM130x ADuM131x ADuM140x ADuM141x ADuM1510 ADuM240x ADuM330x ADuM340x ADuM344x ADuM440x ADuM5000 ADuM520x ADuM540x ADuM6000ADuM620xADuM640x ADuM744x ADuM7510 EVAL-ADUMQS - 无：无
