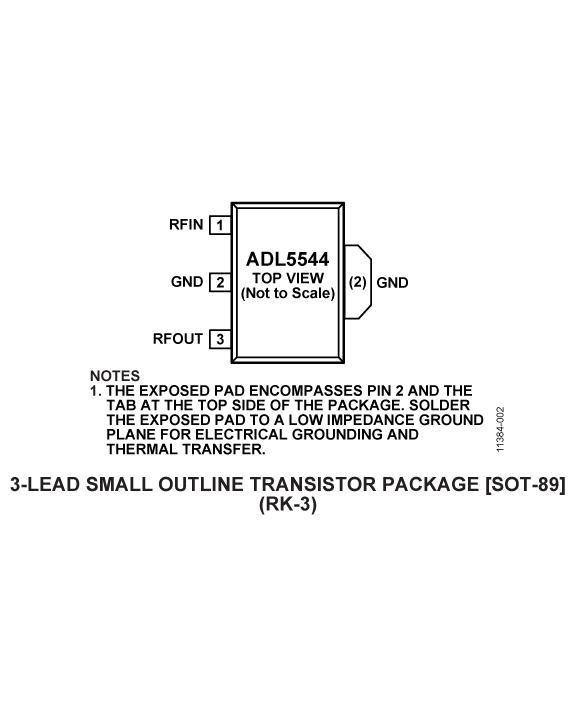

ADL5544 - 典型设计图：
AD芯片：
- LT8312EMS#PBF - 集成电路（IC） > 电源管理（PMIC） > PFC（功率因数校正）
- MAX6868UK25D1L+T - 监控器芯片
- LT3050MPMSE#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- DS3106DK - 评估和演示板及套件
- MAX4077EUA - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- MAX13202EALT+T - 电路保护 > 瞬态电压抑制器（TVS） > TVS 二极管
- HMC363S8GE - 射频和无线 > RF 其它 IC 和模块
- ADP1712AUJZ-0.8-R7 - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- EVAL-AD5165DBZ - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LTC3374EFE#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
ADL5544 - 30 MHz 至 6 GHz RF/IF增益模块
ADL5544是AD公司的一款RF放大器产品，ADL5544是30 MHz 至 6 GHz RF/IF增益模块，本站介绍了ADL5544的封装应用图解、特点和优点、功能等，并给出了与ADL5544相关的AD元器件型号供参考。
ADL5544 - 30 MHz 至 6 GHz RF/IF增益模块 - RF放大器 - 增益模块 - Analog Devices
产品描述
ADL5544是一款单端RF/IF增益模块放大器，可在30 MHz至6 GHz范围内提供宽带操作。采用5 V电源供电时，ADL5544功耗仅为55 mA，OIP3超过34dBm。
ADL5544具有17 dB增益，增益不随频率、温度、电源、器件而变化。该放大器采用工业标准SOT-89封装，在输入和输出内部匹配50 Ω，能够简单地使用于各种不同的应用中。所需的外部元件只有输入/输出交流耦合电容、电源去耦电容和直流偏置电感。
ADL5544采用InGaP HBT工艺制造而成，ESD额定值为±1.5 kV（1C类）。额定温度范围为?40℃至+105℃的宽温度范围，并提供配置齐全且符合RoHS标准的评估板。
优势和特点
相关的评估套件共有1个
ADL5544-EVALZ是一款配置齐全的4层FR4评估板。正常工作时需使用一个5 V/200 mA单电源。应将5 V电源连接至测试环路的VSUP和GND引脚。施加RF输入至SMA连接器的RFIN引脚。SMA连接器的RFOUT引脚提供RF输出。
无
