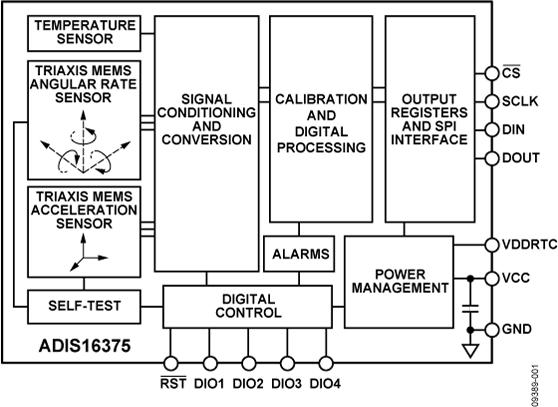

The ADIS16375 iSensor® is a complete inertial system that includes a tri-axis gyroscope and tri-axis accelerometer. Each sensor in the ADIS16375 combines industry-leading iMEMS® technology with signal conditioning that optimizes dynamic performance. The factory calibration characterizes each sensor for sensitivity, bias, alignment, and linear acceleration (gyro bias). As a result, each sensor has its own dynamic compensation formulas that provide accurate sensor measurements over a temperature range of −40°C to +85°C.

The ADIS16375 provides a simple, cost-effective method for integrating accurate, multi-axis, inertial sensing into industrial systems, especially when compared with the complexity and investment associated with discrete designs. All necessary motion testing and calibration are part of the production process at the factory, greatly reducing system integration time. Tight orthogonal alignment simplifies inertial frame alignment in navigation systems. An improved SPI interface and register structure provide faster data collection and configuration control.

This compact module is approximately 44 mm × 47 mm × 14 mm and provides a flexible connector interface that enables multiple mounting orientation options.

Applications

Precision instrumentation

Platform stabilization and control

Industrial vehicle navigation

Downhole instrumentation

Robotics

Triaxis digital gyroscope with range scaling, ±300°/sec Tight orthogonal alignment: <0.05°

Triaxis digital accelerometer: ±18 g

Delta-angle/velocity calculations

Wide sensor bandwidth: 330 Hz

High sample rate: 2.460 kSPS

Autonomous operation and data collection No external configuration commands required Start-up time: 500 ms

Factory-calibrated sensitivity, bias, and axial alignment Calibration temperature range: −40°C to +85°C

SPI-compatible serial interface

Embedded temperature sensor

Programmable operation and control Automatic and manual bias correction controls 4 FIR filter banks, 120 configurable taps Digital I/O: data-ready, alarm indicator, external clock See data sheet for additional features

EVAL-ADIS - EVAL-ADIS评估系统：

EVAL-ADIS系统是一种基于PC的简单工具，用于评估iSensor产品，面向尚未准备好将这类产品集成到嵌入式处理器系统的人员。 该系统支持通过应用程序软件实现各支持器件的基本演示、个别寄存器访问和高速数据采集功能。 每个应用程序软件包均随附安装向导，可帮助简化安装并还随附易于使用的简单USB驱动程序包。 EVAL-ADIS随附的所有软件包均兼容Windows XP、Vista和7，并提供32位以及64位驱动程序。 EVAL-ADIS电路板厚度为0.125”，可通过预钻、预攻螺纹的安装孔来安装各个iSensor器件。 安装孔可容纳M2x0.4mm机械螺丝。 该套件还包含5组M2x0.4机械螺丝，可用于多种厚度的封装规格，无需购买额外硬件。 由于集成电源系统，因此大多数情况下无需外部电源，但的确提供外部电源输入，从而可进行电源灵敏度测试。 电源系统采用USB的+5V电压并针对+3.3V器件提供线性调节器选项。

EVAL-ADIS16IMU1 - ADIS16IMU1/PCBZ分线板：

ADIS16IMU1/PCBZ是一款分线板产品，可用于各种ADIS16xxx IMU和陀螺仪。 它提供一系列已攻M2x0.4mm机械螺纹孔，支持多种不同封装类型的直接安装；另外还有一个16引脚、双排、2mm连接接口，允许使用1mm扁平电缆（最长12英寸）与远程处理器板进行简单连接。 ADIS16IMU1/PCBZ 用于部分替代现已停产的数种评估工具。 请参考以下列表。

用(1) ADIS16IMU1/PCBZ和(1) ADIS16133BMLZ代替ADIS16133/PCBZ

用(1) ADIS16IMU1/PCBZ和(1) ADIS16135BMLZ代替ADIS16135/PCBZ

用(1) ADIS16IMU1/PCBZ和(1) ADIS16136AMLZ代替ADIS16136/PCBZ

用(1) ADIS16IMU1/PCBZ和(1) ADIS16137AMLZ代替ADIS16137/PCBZ

用(1) ADIS16IMU1/PCBZ和(1) ADIS16362BMLZ代替ADIS16362/PCBZ

用(1) ADIS16IMU1/PCBZ和(1) ADIS16364BMLZ代替ADIS16364/PCBZ

用(1) ADIS16IMU1/PCBZ和(1) ADIS16365BMLZ代替ADIS16365/PCBZ

用(1) ADIS16IMU1/PCBZ和(1) ADIS16367BMLZ代替ADIS16367/PCBZ

用(1) ADIS16IMU1/PCBZ和(1) ADIS16375BMLZ代替ADIS16375/PCBZ

用(1) ADIS16IMU1/PCBZ和(1) ADIS16405BMLZ代替ADIS16405/PCBZ

用(1) ADIS16IMU1/PCBZ和(1) ADIS16407BMLZ代替ADIS16407/PCBZ

用(1) ADIS16IMU1/PCBZ和(1) ADIS16480AMLZ代替ADIS16480/PCBZ

用(1) ADIS16IMU1/PCBZ和(1) ADIS16485AMLZ代替ADIS16485/PCBZ

用(1) ADIS16IMU1/PCBZ和(1) ADIS16488AMLZ代替ADIS16488/PCBZ

注意： 某些情况下，ADIS16IMU1/PCB与较老器件附带的接口PCB有所不同，但基本功能相同。
