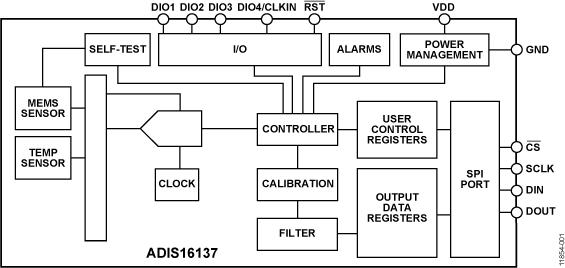

ADIS16137?iSensor是一款高性能、数字陀螺仪检测系统，自治工作，无需用户配置便可产生精确的速率检测数据。 其性能优势包括低噪声密度、宽带宽和出色的运动中偏置稳定度，支持平台控制、导航、机器人和医疗仪器等应用。

这款传感器系统实现了业界领先的iMEMS技术与信号调理技术的完美结合，可提供优化的动态性能。 工厂校准为整个传感器信号链提供?40°C至+85°C温度范围内的灵敏度和偏置特性。因此，每个ADIS16137都有其自己独特的补偿公式，安装后可产生精确的测量结果。 对于一些系统，工厂校准可免除系统级校准，大大简化操作。

ADIS16137以最高2048 SPS的速率提供数据，并采用一个均值/抽取滤波器结构，以优化噪声/带宽的取舍关系。 串行外设接口(SPI)和用户寄存器结构允许轻松访问配置控制选项和校准的传感器数据，适合嵌入式处理器平台。

36 mm × 44 mm × 14 mm封装提供4个孔，使用M2（或2-56标准尺寸）机械螺丝可轻松实现机械连接；此外还提供一个标准24引脚、双排、1 mm间距连接器，支持与印刷电路板(PCB)或电缆系统实现电气连接。 它与ADIS16133、ADIS16135和ADIS16136封装以及引脚兼容。

应用

EVAL-ADIS系统是一种基于PC的简单工具，用于评估iSensor产品，面向尚未准备好将这类产品集成到嵌入式处理器系统的人员。 该系统支持通过应用程序软件实现各支持器件的基本演示、个别寄存器访问和高速数据采集功能。 每个应用程序软件包均随附安装向导，可帮助简化安装并还随附易于使用的简单USB驱动程序包。 EVAL-ADIS随附的所有软件包均兼容Windows XP、Vista和7，并提供32位以及64位驱动程序。 EVAL-ADIS电路板厚度为0.125”，可通过预钻、预攻螺纹的安装孔来安装各个iSensor器件。 安装孔可容纳M2x0.4mm机械螺丝。 该套件还包含5组M2x0.4机械螺丝，可用于多种厚度的封装规格，无需购买额外硬件。 由于集成电源系统，因此大多数情况下无需外部电源，但的确提供外部电源输入，从而可进行电源灵敏度测试。 电源系统采用USB的+5V电压并针对+3.3V器件提供线性调节器选项。

ADIS16IMU1/PCBZ是一款分线板产品，可用于各种ADIS16xxx IMU和陀螺仪。 它提供一系列已攻M2x0.4mm机械螺纹孔，支持多种不同封装类型的直接安装；另外还有一个16引脚、双排、2mm连接接口，允许使用1mm扁平电缆（最长12英寸）与远程处理器板进行简单连接。 ADIS16IMU1/PCBZ 用于部分替代现已停产的数种评估工具。 请参考以下列表。
