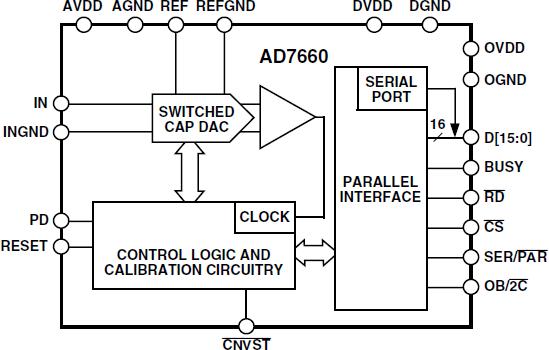

AD7660 - 典型设计图：
AD7660典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - AD7660介绍

AD7660 - 16位无失码、100 kSPS、CMOS逐次逼近型 PulSAR® ADC

AD7660是AD公司的一款模数转换器 (ADC)产品，AD7660是16位无失码、100 kSPS、CMOS逐次逼近型 PulSAR® ADC，本站介绍了AD7660的封装应用图解、特点和优点、功能等，并给出了与AD7660相关的AD元器件型号供参考。

AD7660 - 16位无失码、100 kSPS、CMOS逐次逼近型 PulSAR® ADC - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices

产品描述

AD7660是首款新一代16位ADC，以极低成本提供真正的16位性能。这款新一代器件基于一种真正的突破性架构的Pulsar内核，为业界最快且精度最高的SAR ADC提供动力。AD7660无流水线延迟，非常适合工业过程控制、多路复用数据采集系统、DSP芯片接口、便携式设备和医疗仪器仪表应用。它拥有90 dB 信纳比（SINAD），10 kHz时的总谐波失真（THD）为96 dB，以及16位直流精度（无失码）。积分非线性（INL）最大值为±3 LSB，微分非线性（DNL）最大值为1.75 LSB。100 kSPS时的功耗典型值仅为21 mW，100 SPS时仅为21 µW。

优势和特点
  • 吞吐量：100 kSPS
  • INL：最大值±3 LSB（满量程的±0.0046%）
  • 16位分辨率、无失码
  • S/(N+D)：最小值87 dB（10 kHz时），典型值90 dB（45 kHz时）
  • THD：最大值–96 dB（10 kHz时）
  • 模拟输入电压范围：0 V至2.5 V
  • 同时具有直流与交流两种规格
  • 无流水线延迟
  • 并行和串行5 V/3 V接口 SPI®/QSPI™/MICROWIRE™/DSP兼容
  • 采用5 V单电源供电
  • 功耗典型值为21 mW，100 SPS时为21 µW
  • 省电模式：最大7 µW
    • 相关的评估套件共有1个
  • EVAL-AD7660 - AD7660 评估套件：

    • EVAL-AD7660CBZ是针对AD7660的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。

  • EVAL-AD7660 - 无：

    • 无
