ADIS16000 - 用于远程传感器的无线网关节点

ADIS16000是AD公司的一款MEMS加速度计产品，ADIS16000是用于远程传感器的无线网关节点，本站介绍了ADIS16000的封装应用图解、特点和优点、功能等，并给出了与ADIS16000相关的AD元器件型号供参考。

ADIS16000 - 用于远程传感器的无线网关节点 - MEMS加速度计 - iSensor MEMS加速度计子系统 - Analog Devices

产品描述

ADIS16000和ADIS16229可用于创建简单的无线振动检测网络，适合广泛的工业设备应用。ADIS16000提供用于管理网络的网关功能，而ADIS16229提供远程检测功能。

ADIS16229 iSensor是一款完整的无线振动检测节点，结合了双轴加速度检测和高级时域与频域信号处理。时域信号处理包括可编程抽取滤波器和可选的窗函数。频域处理包括512点、实数值快速傅里叶变换(FFT)、FFT幅度平均和可编程频段报警。通过FFT记录存储系统，用户可以追踪随时间发生的变化，并利用多个抽取滤波器设置捕获FFT。

ADIS16229的动态范围、带宽、采样速率和噪声性能非常适合各种机械健康状况和生产设备监控系统。该器件还提供多种无线配置参数，可以灵活地在电池寿命和通信频率之间达成平衡。

ADIS16000串行外设接口(SPI)能连接大部分嵌入式处理器平台，SMA连接器接口使器件可以使用各种不同的天线。该模块采用专利的无线协议，一次可支持最多6个ADIS16229器件。

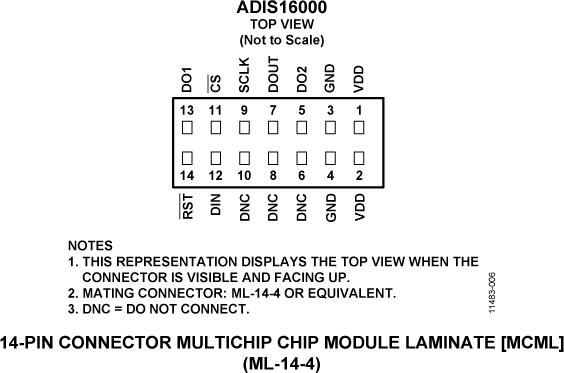

ADIS16000模块采用37.8 mm × 22.8 mm × 8.8 mm多芯片芯片模块层压(MCML)结构，而ADIS16229采用37.8 mm × 22.8 mm × 13.5 mm MCML结构。两款器件都具有SMA连接器，可轻松连接天线，并有两个安装孔，可在?40°C至+85°C温度范围内方便地进行安装并运行。ADIS16000还内置一个标准1 mm、14引脚连接器，可连接嵌入式处理器系统。ADIS16229提供导联结构，可轻松连接电池导联。

应用

振动分析

状态监控

机械健康状况

仪器仪表和诊断

安全关断检测

优势和特点

无线振动系统，902.5 MHz至927.5 MHz

空闲信道评估和数据包防冲突

RF协议中的错误检测和校正

可编程RF输出功率

网关节点(ADIS16000)

SPI至RF功能

最多管理6个传感器节点

37.8 mm × 22.8 mm × 8.8 mm MCML封装(ADIS16000)

单电源供电：3.0 V至3.6 V

工作温度范围：-40℃至+85℃

相关的评估套件共有1个

EVAL-ADIS - EVAL-ADIS评估系统：

EVAL-ADIS系统是一种基于PC的简单工具，用于评估iSensor产品，面向尚未准备好将这类产品集成到嵌入式处理器系统的人员。该系统支持通过应用程序软件实现各支持器件的基本演示、个别寄存器访问和高速数据采集功能。每个应用程序软件包均随附安装向导，可帮助简化安装并还随附易于使用的简单USB驱动程序包。 EVAL-ADIS随附的所有软件包均兼容Windows XP、Vista和7，并提供32位以及64位驱动程序。 EVAL-ADIS电路板厚度为0.125”，可通过预钻、预攻螺纹的安装孔来安装各个iSensor器件。安装孔可容纳M2x0.4mm机械螺丝。该套件还包含5组M2x0.4机械螺丝，可用于多种厚度的封装规格，无需购买额外硬件。由于集成电源系统，因此大多数情况下无需外部电源，但的确提供外部电源输入，从而可进行电源灵敏度测试。电源系统采用USB的+5V电压并针对+3.3V器件提供线性调节器选项。

EVAL-ADIS - 无：

无
