ADG3308 - 1.15 V至5.5 V低压、8通道双向逻辑电平转换器
ADG3308是AD公司的一款电平转换器产品,ADG3308是1.15 V至5.5 V低压、8通道双向逻辑电平转换器,本站介绍了ADG3308的封装应用图解、特点和优点、功能等,并给出了与ADG3308相关的AD元器件型号供参考。
ADG3308 - 1.15 V至5.5 V低压、8通道双向逻辑电平转换器 - 电平转换器 - 接口和隔离 - Analog Devices

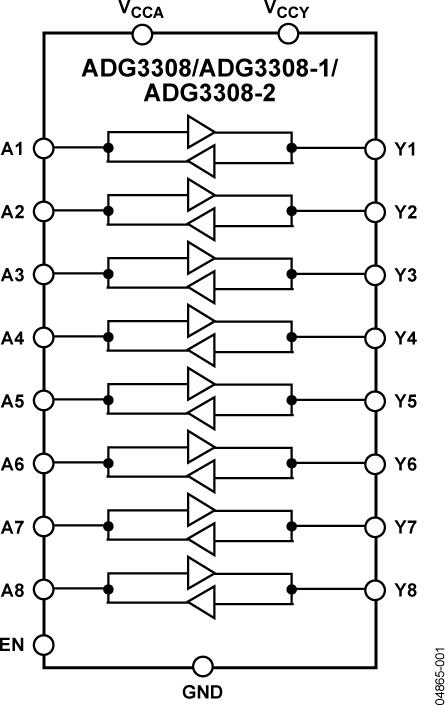

ADG3308是一款双向电平转换器,内置8个双向通道,可用于多电压数字系统,如低压DSP控制器与高压器件之间的数据传输等。器件的内部结构允许执行双向电平转换,且无需借助额外的信号来设置转换方向。
通过施加于VCCA的电压,可设置器件A端的逻辑电平,VCCY则负责设置Y端的逻辑电平。为确保正常工作,VCCA必须始终低于VCCY。施加于器件A端的VCCA兼容逻辑信号,在Y端则以VCCY兼容电平出现。类似地,施加于器件Y端的VCCY兼容逻辑电平,在A端则以VCCA兼容逻辑电平出现。
使能引脚(EN)可提供A端和Y端引脚的三态工作模式。将EN引脚拉低时,两端的引脚均处于高阻抗状态。正常工作时,EN应驱动至高电平。

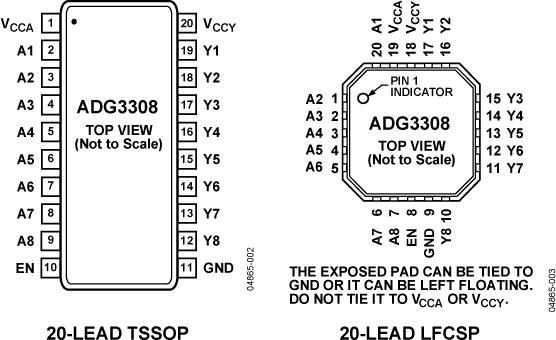

ADG3308提供紧凑式20引脚TSSOP和20引脚LFCSP两种封装。EN引脚以VCCY电源电压为基准。
ADG3308的保证工作电压范围为1.15 V至5.5 V,工作温度范围为?40°C至+85°C。
产品特色
- 双向逻辑电平转换。
- 保证电压范围为1.15 V至5.5 V。
- 无方向引脚。
- 封装:20引脚TSSOP和20引脚LFCSP
应用
AD-FMCMOTCON2-EBZ 是一款完整的FPGA夹层卡(FMC)板载高性能伺服系统,旨在提供完整的电机驱动系统,实现三相PMSM和感应电机(最高可驱动至48V且功耗为20A)的高效和高动态控制。
两台电机可同时驱动,每台电机配备单独的电源供电。 系统集成高质量电源;可靠的电源、控制和反馈信号隔离;精确的电机电流和电压信号测量;实现控制器快速响应的控制信号高速接口;工业以太网高速接口;单端霍尔、差分霍尔、编码器和旋变器接口;数字位置传感器接口;带FPGA/SoC接口的灵活控制。
该套件包含两块板: 控制器板和驱动板。 可选的 AD-DYNO2-EBZ 测功器是驱动系统的延伸产品,也可从Avnet订购。
控制器板
驱动板
BLDC
PMSM
有刷直流电机
步进电机(双极性/单极性)
集成嵌入式控制功能的测功器系统
软件:
示例参考设计说明如何使用Xilinx® FPGA或SoC平台以及随硬件一同提供的Mathworks®高性能控制算法。 单击软件链接,可找到关于FMC板及其使用方法、设计封装和相应工作软件的信息。
无
